Ремонт гидравлической рулевой рейки
Volvo XC60 I (Y20) Рестайлинг

В «Рейка Сервис» в Белгороде заехал белый полноприводный кроссовер Volvo XC60 I поколения (кузов Y20, рестайлинг, 2015 год, 2.4 D5244T на 190 л.с., автомат). Пробег — 145 000 км, и на этом рубеже гидравлическое рулевое управление потребовало вмешательства.

Стук справа и течь ГУР на Volvo XC60: что заметил владелец

• Глухой стук справа: на гравийке, дорожных стыках и мелких выбоинах со стороны правого переднего колеса раздавался отчётливый глухой стук.
• Люфт в нулевой зоне и валкость: на трассе руль потерял точность, появилась пустота в центре, кроссовер стал валким и требовал подруливаний.
• Течь жидкости ГУР: из-под правого пыльника рейки начало подтекать масло, уровень в бачке гидроусилителя заметно снижался.

Что показала дефектовка: люфт вала и мокрый правый пыльник

Кроссовер подняли на двухстоечном подъёмнике, сняли колёса и защиту моторного отсека, после чего демонтировали рулевой механизм с подрамника. Разборка подтвердила знакомую для шведских реек картину:

• Разрушение штатной правой втулки: заводская направляющая втулка сделана из пористого и мягкого полимера. От постоянных ударов она быстро деформировалась и разбилась, шток получил радиальный люфт — отсюда стук.
• Абразивный износ вала и сальника: через уплотнение пыльника начал проникать конденсат. На штоке образовался очаг микрокоррозии, металл стал шероховатым и срезал уплотнительную кромку гидравлического сальника FKM.
• Корпус и распределитель целы: привалочные плоскости картера, посадочные гнёзда подшипников и зубчатый сектор сохранились без трещин и глубокой выработки.

Откуда течь: конденсат под пыльником и кромка сальника

Кроссовер Y20 несёт почти 1.9 тонны снаряжённой массы и широкие 18–19-дюймовые колёса — сочетание, которое ускоряет износ. Цепочка выглядит так:

1. Конденсат и срез кромки сальника. Через ослабленный хомут внутрь затягивает влагу, на валу появляются раковины микрокоррозии. Они работают как абразив и срезают эластичную кромку сальника FKM, рассчитанного на строго центрированное скольжение. Масло под давлением 100–120 бар уходит в полость пыльника.
2. Усталость правой заводской втулки. Правая опора штока сделана из мягкого полимера. Тяжёлое колесо на неровностях работает как молот и передаёт удар через рулевую тягу прямо на неё. Втулка сплющивается эллипсом, зазор доходит до 1.3–1.5 мм, и шток начинает стучать.

Что делали: восстановили узел и опрессовали на 120 бар

Работы выполнили в течение рабочего дня:

1. Разборка и мойка: полностью разобрали корпус, промыли гидроцилиндр и каналы распределителя от отложений и продуктов износа.
2. Полировка: на токарном станке убрали коррозионные раковины и микрозадиры, доведя рабочие поверхности до зеркального блеска в пределах заводских допусков под посадку уплотнений.

Входной вал распределителя в алюминиевом картере. Шток отполирован под посадку сальника высокого давления FKM и опорного подшипника — зеркальная поверхность без раковин исключает течь масла ГУР. Проверено шлицевое соединение с рулевым валом и подключена магистраль высокого давления.

3. Изготовление втулки: токарь снял замеры микрометром и выточил усиленную втулку из монолитного полиамида ПА-66 с графитовым наполнителем строго под размер вала — радиальный люфт уходит полностью, материал не разбухает от влаги.
4. Сальники и тефлон: поставили комплект новых сальников высокого давления FKM с браслетными пружинами и тефлоновых уплотнительных колец золотника.
5. Термостойкая смазка и пыльники: внутренние пары трения обработали влаго- и термостойкой синтетической смазкой, установили новые гофрированные пыльники рулевых тяг с двухсторонней фиксацией обжимными металлическими хомутами.

Защитный пыльник зафиксирован обжимными металлическими хомутами с двух сторон — на корпусе рейки и на рулевой тяге. Это исключает подсос влаги и абразивной пыли, защищая зеркало штока и сальники.

6. Регулировка и опрессовка: собрали механизм, отрегулировали поджим упора рейки, убрав люфт в зацеплении, и протестировали узел на гидравлическом стенде под давлением 120 бар.
7. Монтаж и сход-развал: рейку установили на автомобиль, залили свежую жидкость ГУР, удалили воздух и выставили углы на новом стенде сход-развала.

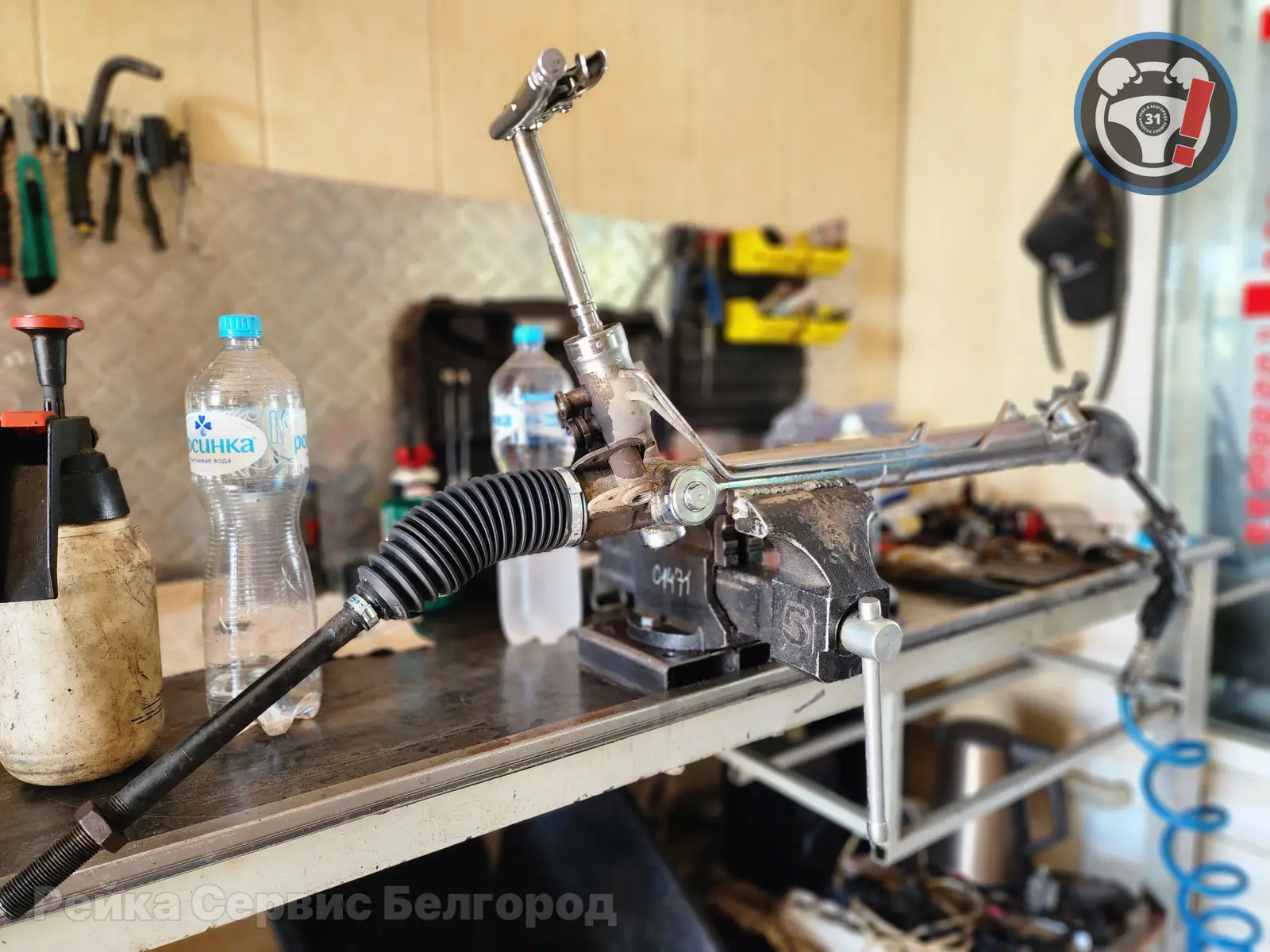

Полностью собранный узел: корпус гидроцилиндра, металлические магистрали, входной вал распределителя, отрегулированный узел упора и новые пыльники с тягами. Узел прошёл стендовые испытания и готов к установке.

Почему подтяжка здесь не поможет

При стуке справа владельцы XC60 нередко пробуют «подтянуть рейку»:

Чем опасна подтяжка рейки Volvo XC60:

• Стук справа остаётся: регулировочный сухарь давит только на зубчатый сектор у распределителя. Разбитая правая втулка никуда не уходит, и глухой стук на неровностях сохраняется.
• Руль тяжелеет: пережатое зацепление вала-шестерни с рейкой даёт сухое сопротивление. Руль становится «ватным» и перестаёт возвращаться в ноль после поворота.
• Насос ГУР перегружается: постоянное сопротивление заставляет насос работать на пике, жидкость греется, а статор насоса изнашивается быстрее.

После ремонта: что изменилось

• Тишина: стуки, щелчки и дребезг в передней подвеске ушли.
• Сухость: опрессовка под давлением 120 бар подтвердила герметичность контура ГУР.
• Острая обратная связь: руль крутится легко и информативно, сам возвращается в центр.

Из чего сложилась смета

Итоговая стоимость: 26 800 ₽

Ремонт гидравлической рулевой рейки Volvo XC60 в Белгороде: вернули родной узел в строй, поставили втулку из монолитного полиамида ПА-66 с графитовым наполнителем и сальники FKM. Собирали узел как для себя — отсюда и ресурс.
