Конверсия активной рулевой рейки BMW на обычную — для E60, E70, E90. Что меняется при замене, как кодировать DSC, сколько стоит и стоит ли оно того.
Технический паспорт агрегата
Конверсия активной рулевой рейки BMW на обычную — одно из самых востребованных решений для владельцев E60, E70 и E90 с постоянными ошибками 6146 и 614A. Если вы устали от «желтого руля» на панели приборов и не готовы платить 50 000+ ₽ за ремонт блока AL, замена активной рейки на пассивную с фиксированным передаточным числом — разумная альтернатива.
Почему владельцы BMW отказываются от активной рейки
Передаточное число, меняющееся от 10:1 до 20:1 в зависимости от скорости, — это гениальное инженерное решение, но с дорогим обслуживанием. Владельцы E60 и E70 с большим стажем эксплуатации выбирают конверсию по трём основным причинам:
- Экономия: Ремонт активной рейки (замена датчика, блока AL, редуктора) — 50 000–120 000 ₽. Обычная рейка б/у — от 15 000 ₽ с гарантией.
- Надежность: Меньше электроники = меньше точек отказа. Обычная гидравлическая или электрическая рейка служит 200 000+ км без вмешательств.
- Доступность запчастей: Рейки от версий без Active Steering есть на каждом разборе, тогда как активные рейки дефицитны и дороги.
«Я всегда предупреждаю клиентов: конверсия — это односторонняя дорога. Вы теряете комфорт парковки ради надежности. Но для автомобилей старше 15 лет это часто единственный способ избавиться от постоянных ошибок без баснословных затрат» — Владислав Евгеньевич, мастер по рулевым системам
Чем отличается «обычная» рейка от активной
Чтобы понять масштаб работ, разберем конструктивные отличия:
| Параметр | Активная рейка (Active Steering) | Обычная рейка (Passive) |
|---|---|---|
| Передаточное число | Переменное (10:1 до 20:1) | Фиксированное (~15–17:1) |
| Электропривод | Электромотор с редуктором на валу | Только усилитель (гидро/электро) |
| Датчики | Угол поворота ротора, блок AL | Только датчик усилия (опционально) |
| Интерфейс | CAN-шина с DSC, блок AL | Только сигнал скорости для усилителя |
| Управляемость | «Острый» руль на скорости, легкий на парковке | Линейное, предсказуемое на всех скоростях |
[!ВАЖНО] Важно: При конверсии на малых скоростях руль потребует чуть больше усилий для возврата в центр — активная рейка снижала это усилие за счёт мотора. После замены возврат обеспечивается геометрией подвески и ГУР, как на большинстве автомобилей без Active Steering.
Технические нюансы конверсии: что обязательно менять
Конверсия — не просто болтовая операция. Необходимо учитывать интеграцию с системами автомобиля.
Обязательные замены и модификации:
- Сама рулевая рейка в сборе (с тягами и наконечниками)
- Блок управления DSC — перекодирование для работы без активной рейки
- Проводка — отключение разъемов блока AL (изоляция, а не разрез!)
- Жидкость ГУР — полная замена (объем может отличаться)
- Рулевой кардан — на E70 требуется почти всегда; на E60 уточняйте по VIN
graph TD
A[Решение о конверсии] --> B[Подбор комплекта]
B --> C{Есть ли обычная рейка
с этого же кузова?}
C -- Да --> D[Замена агрегата]
C -- Нет --> E[Поиск рейки от близкого
кузова с адаптацией]
D --> F[Механическая установка]
E --> F
F --> G[Перекодирование DSC]
G --> H[Адаптация рулевого усилителя]
H --> I[Сброс ошибок и тест-драйв]
I --> J{Устраивает ли
управление?}
J -- Да --> K[Конверсия завершена]
J -- Нет --> L[Возврат невозможен
без новой активной рейки]
Пошаговый процесс замены
🔧 Этап 1: Подготовка и снятие активной рейки
Инструменты:
- Набор головок Torx (E8, E10, E12)
- Съемник рулевых наконечников
- Диагностический кабель ENET
Процедура:
- Отключение питания: Снимите клеммы аккумулятора. Блок AL активной рейки чувствителен к КЗ.
- Слив жидкости: Отсоедините обратку ГУР, слейте жидкость (примерно 0.8–1.2 литра).
- Отсоединение проводки:
- Отключите основной разъем блока AL (обычно 4-пиновый)
- Отключите датчик угла поворота (если он на рейке, а не на колонке)
- Демонтаж:
- Открутите 4 болта крепления рейки к подрамнику (E12)
- Выбейте рулевые наконечники из поворотных кулаков
- Аккуратно извлеките рейку через левое колесное колесо
[!ОСТОРОЖНО] Опасно: На E60 и E70 активная рейка тяжелее обычной на 3–4 кг из-за электромотора. Будьте готовы к весу при снятии, чтобы не повредить пыльники на тягах.
💻 Этап 2: Установка обычной рейки и адаптация
Установка:
- Установите обычную рейку в обратной последовательности
- Критично: Убедитесь, что рулевое колесо строго по центру при установке рейки (метки совпадают)
- Залейте свежую жидкость ГУР (обычно Pentosin CHF 11S или аналог)
Кодирование DSC:
Без этого шага будут гореть ошибки ABS и DSC, а система стабилизации отключится. Процедура выполняется через ISTA/P или NCS Expert (оба инструмента имеют только графический интерфейс, работа через командную строку не предусмотрена).
Через NCS Expert: подключитесь к блоку DSC → выберите DSC → найдите параметр ACTIVE_STEERING → установите значение nicht_aktiv → запишите изменения.
Через ISTA/P: Programming → Chassis → DSC → кодирование → снять опцию Active Steering ($217).
Адаптация рулевого усилителя:
- Для обычной рейки с электроусилителем (EPS) требуется сброс адаптаций
- В меню ISTA:
Service Functions → Chassis → Steering → Reset adaptation values
Сравнение: жить с ошибкой, ремонтировать или конвертировать?
| Вариант | Стоимость | Надежность | Управляемость | Рекомендация |
|---|---|---|---|---|
| Оставить активную с ошибкой | 0 ₽ | ⭐ (опасно) | Ухудшенная | ❌ Не рекомендуется |
| Ремонт активной рейки | 50 000–120 000 ₽ | ⭐⭐⭐⭐ | Оригинальная | ✅ Для ценителей оригинала |
| Конверсия в обычную | 29 000–60 000 ₽ | ⭐⭐⭐⭐⭐ | Изменённая | ✅ Для прагматиков |
| Замена на новую активную | 120 000+ ₽ | ⭐⭐⭐⭐⭐ | Оригинальная | ✅ Для идеалистов |
Что изменится в поведении автомобиля?
На парковке (0–20 км/ч):
- Руль стал туже — требуется больше усилий для поворота
- Увеличилось количество оборотов от упора до упора (с 2.5 до 3.2–3.5)
- На малых скоростях руль возвращается в центр чуть медленнее — теперь только за счёт геометрии подвески
На трассе (80+ км/ч):
- Руль менее «острый» — реакция на движения стала плавнее
- Повышенная предсказуемость (отсутствует электронная коррекция)
- Может появиться «виляние» на неровностях, если рейка изношена
[!СОВЕТ] Совет мастера: После конверсии обязательно проверьте развал-схождение! Обычная рейка требует точной геометрии для стабильного движения прямо, тогда как активная рейка могла «маскировать» небольшие погрешности электронной коррекцией.
Стоимость конверсии в цифрах (2026)
| Статья расходов | Вариант «Б/У» | Вариант «Восстановленная нами» |
|---|---|---|
| Рейка | 20 000 ₽ (б/у, проверенная) | 28 000 ₽ (восстановленная, гарантия 6 мес.) |
| Работы по замене | 14 000 ₽ | 14 000 ₽ |
| Жидкость ГУР | 2 000 ₽ | 2 000 ₽ |
| Кодирование | 6 000 ₽ (специалист по BMW) | 6 000 ₽ (специалист по BMW) |
| Развал-схождение | 1 600 ₽ (3D-стенд) | 1 600 ₽ (3D-стенд) |
| Доп. расходники | 9 500 ₽ (трубки, хомуты, крепёж) | 2 000 ₽ (комплект при восстановленной) |
| ИТОГО | около 51 000 ₽ | около 51 500 ₽ |

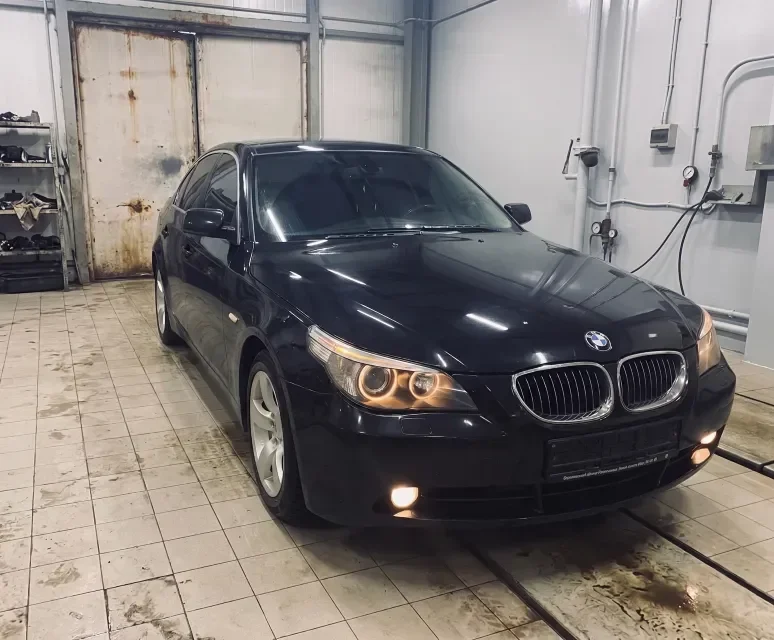

Пример из практики: успешная конверсия E60
Исходные данные: BMW E60 530i 2005 г., ошибка 6146 (блок AL неисправен), стоимость ремонта блока — от 50 000 ₽, новая активная рейка — 85 000 ₽.
Решение: Установка обычной рейки от E60 520i с гидроусилителем.
Результат:
- Стоимость работ: 57 200 ₽ (включая рейку б/у)
- Время выполнения: 4 часа + кодирование
- Отзыв владельца: «Руль стал туже на парковке, но на трассе машина стала предсказуемее. Ошибки пропали, больше не боюсь, что руль «закусит» на скорости»
Частые ошибки при конверсии
- Не откодирован DSC: Будут гореть ABS и DSC error, машина перейдёт в аварийный режим
- Неправильная центровка рейки: Руль будет стоять криво, машина будет «вести» в сторону
- Старые наконечники: Изношенные рулевые наконечники создадут люфт, которого не было на активной рейке (электроника «маскировала» люфт)
- Неподходящая рейка: Рейка от E61 (универсал) имеет другие настройки усилителя, чем E60 (седан)
Итоги: стоит ли конвертировать?
Конверсия активной рулевой рейки BMW в обычную — компромисс между комфортом и надежностью.
Выбирайте конверсию, если:
- Вам не критична «острота» руля на трассе
- Вы готовы к более тугому рулю при парковке
- Активная рейка требует дорогостоящего ремонта (ошибки 6146/614A)
- Вы планируете эксплуатировать автомобиль еще 3–5+ лет
Не конвертируйте, если:
- Вы цените оригинальное поведение BMW с Active Steering
- Автомобиль участвует в трековых днях (active steering помогает на трассе)
- Готовы инвестировать в ремонт оригинальной системы
[!ВНИМАНИЕ] Юридический момент: В некоторых странах изменение типа рулевого управления требует внесения изменений в конструкцию (ТС). В РФ конверсия не является критичным изменением, но сохраняйте чеки и документы о работах для техосмотра.
