Ремонт электрической рулевой рейки
Volvo S90 II (SPA)

Volvo S90 устроен так, что рулевая рейка здесь электрическая: усилие передают не масло и не гидроцилиндр, а стальные шарики, которые катятся по винтовым дорожкам внутри узла. Вода для такого механизма губительнее, чем для гидравлики, и в этом кейсе она нашла дорогу внутрь.

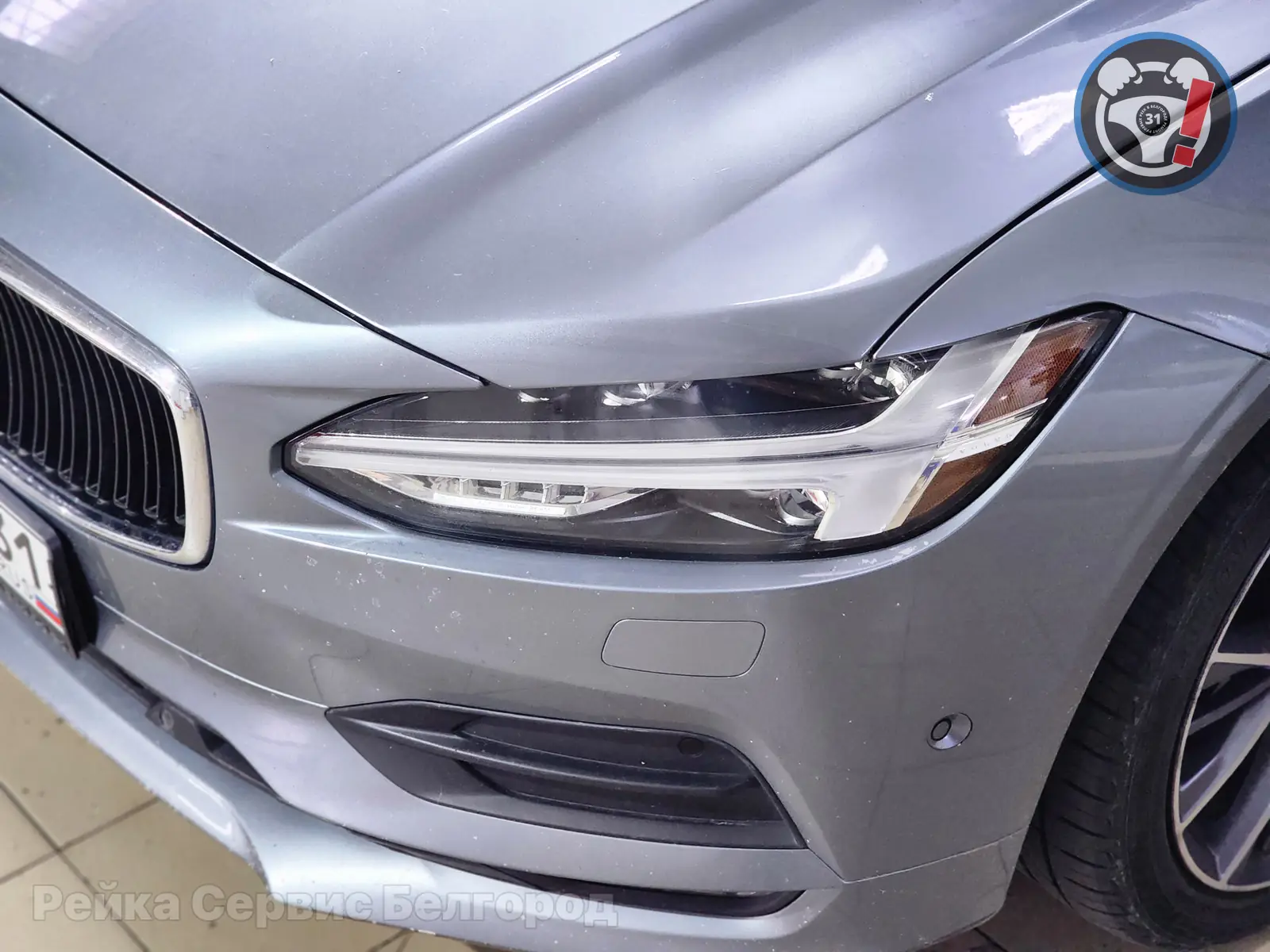

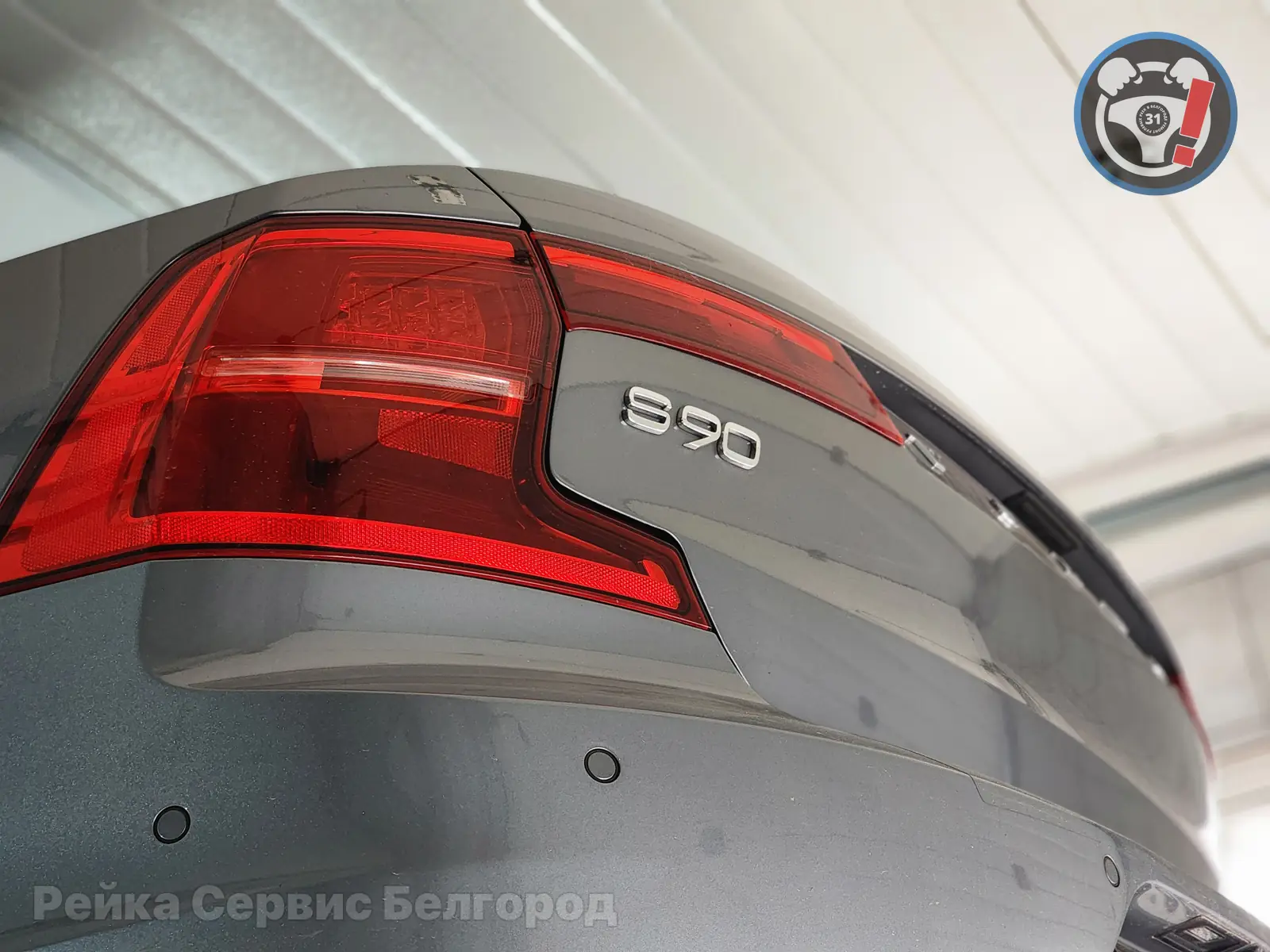

Это серый седан Вольво С90 II поколения (кузов V963 на платформе SPA, 2018 год, 2.0 B4204T23 на 249 л.с., автомат, полный привод). Пробег — 128 000 км.

Тяжёлый руль и хруст на Volvo S90: с чем обратился владелец

• Тяжёлый руль и подклинивание: колесо вращалось ступенями, местами руль закусывал — и на парковке, и на скорости.

• Сухой скрежет и хруст: при повороте колёс из-под капота слышался металлический хруст перекатывающихся шариков.

• Ошибка рулевого управления: на панели появилось предупреждение о неисправности EPS с риском отключения усилителя.

Что показала дефектовка: вода в ШВП и коррозия вала

Чтобы снять рейку на платформе SPA, пришлось отстыковать элементы подвески и опустить передний подрамник. Демонтированный узел закрепили в тисках:

Это агрегат ZF: бесщёточный электромотор передаёт момент через зубчатый ремень на шарико-винтовую передачу, а управляет им встроенный блок EPS.

Правый пыльник потерял герметичность из-за ослабшего хомута. Внутрь месяцами засасывало воду, песок и реагенты. Когда пыльник отогнули, из рейки вылилась ржавая жижа: шток покрылся коркой коричневой ржавчины, а смазочная плёнка исчезла.

Дальше дефектовка показала следующее:

1. Вода в шарико-винтовой паре. Заводская смазка смешалась с коррозией и грязью. Ржавчина начала выкрашивать дорожки качения, из-за чего шарики подклинивали и хрустели.

2. Коррозия вала и разрушение втулки. На посадочном фланце картера и на валу — глубокие очаги коррозии. Правая опорная втулка разрушилась от трения по ржавому металлу и грязи.

3. Влага в колодце сухаря. После выкручивания регулировочной гайки внутри оказался конденсат, а тыльная сторона вала — в ржавом налёте. Это давало люфт и заедание руля в нулевой зоне.

4. Электроника цела. Блок EPS и бесщёточный мотор герметичны, вода до них не дошла. Механика оказалась в тяжёлом, но ремонтопригодном состоянии.

Откуда хруст: что вода делает с ШВП

В рейках SPA усилие идёт через шарико-винтовую передачу с точными дорожками, и влага запускает цепную реакцию:

1. Разгерметизация и коррозия дорожек. При ходе штока рейка работает как насос: если хомут ослаб, внутрь затягивает влагу и реагенты. Вода вымывает смазку с дорожек ШВП, и высокоуглеродистая сталь начинает окисляться. Шарики катятся уже не по зеркалу, а по микрократерам.

2. Питтинг и ступени. Наезд шарика на раковину создаёт точечное напряжение, которое откалывает частицы металла. Твёрдая стружка забивает возвратные каналы гайки — водитель чувствует рывки и сухой скрежет.

3. Аварийная отсечка усилителя. Блок EPS следит за током мотора. Когда заклиненная гайка сопротивляется, ток превышает порог, и блок отключает усилитель, выводя ошибку на панель.

Что делали: восстановили ШВП и заменили шарики

Дилер в такой ситуации предлагает только замену рейки в сборе. Мы восстановили родной агрегат:

1. Разобрали узел: сняли рейку с подрамника, расстыковали привод, сняли зубчатый ремень и оценили состояние датчиков и шарикового механизма.

2. Восстановили дорожки ШВП: точечно убрали очаги коррозии с винтовых канавок, сохранив заводской шаг и профиль.

3. Отполировали шток: на станке сняли ржавчину и довели цилиндрическую часть вала в зеркало в пределах заводских допусков.

4. Изготовили втулку: под фактический диаметр вала выточили усиленную втулку из графитового композита ПА-66.

5. Очистили корпус: убрали окислы, восстановили посадочные плоскости, промыли колодец сухаря и проверили герметичность блока.

6. Собрали на новой смазке: поставили комплект калиброванных шариков класса G10 и заложили синтетическую влаго- и термостойкую смазку. Установили новые пыльники на силовых хомутах.

7. Поставили и откалибровали: смонтировали рейку, через VIDA сбросили ошибки, откалибровали нулевое положение датчика угла руля SAS и выставили сход-развал на новом 3D-стенде.

Почему подтяжка здесь не поможет

Иногда владельцам советуют «подтянуть регулировочную гайку сухаря»:

Чем опасна подтяжка электрорейки Volvo SPA:

• ШВП и втулку так не вылечить: пробка поджимает вал только у распределителя. Раковины на винтовых дорожках и разбитую правую втулку подтяжка не уберёт.
• Блок EPS перегревается: зажатому валу нужно больше усилия, электромотор тянет повышенный ток, а силовой драйвер блока может выйти из строя.
• Руль может заклинить: при нагреве зажатый металл расширяется, и в повороте руль клинит.

После ремонта: что изменилось

• Лёгкий и ровный руль: вращается плавно от упора до упора, без рывков и ступеней.

• Тишина: скрежет и шелест шариков исчезли, ШВП работает бесшумно.

• Ассистенты в норме: после калибровки SAS системы Pilot Assist, Lane Keeping Aid и ESC работают штатно.

• Агрегат сохранён: владелец не покупал новую рейку за сотни тысяч рублей.

Из чего сложилась смета

Наименование операции и комплектующих	Категория
Демонтаж переднего подрамника и электрорейки в сборе с последующей установкой	Работа
Полная разборка узла, дефектовка ШВП и диагностика блока EPS	Работа
Восстановление дорожек качения шариков ШВП	Работа / Точность
Шлифовка и полировка штока на токарном станке	Работа
Изготовление усиленной втулки из графитового композита ПА-66	Работа / Материал
Комплект калиброванных шариков ШВП класса G10	Комплектующие
Влагостойкая термостабильная смазка для ШВП электрореек	Расходники
Комплект защитных термопластовых пыльников и обжимных хомутов	Комплектующие
Калибровка датчика угла руля SAS через дилерскую VIDA	Диагностика / Настройка
Регулировка углов установки колёс на новом стенде сход-развала	Работа
Официальная письменная гарантия на 6 месяцев	Включено

Итоговая стоимость: 41 780 ₽

Ремонт электрорейки Вольво С90 в Белгороде: восстановили дорожки ШВП и заменили шарики, поставили втулку из графитового композита ПА-66.
