История заказа и детали
В «Рейка Сервис» в Белгороде приехал праворульный седан Тойота Виста III поколения (Toyota Vista V30 / SV30, 1993 год, 2.0 3S-FE на 140 л.с., автомат). Пробег — за 312 000 км. Рейка здесь гидравлическая, с ГУР.
Металл на этих машинах крепкий, но 30 лет и наши зимы с реагентами берут своё: первыми сдают не корпус и не зубья, а резина и уплотнения.
Симптомы неисправности рулевой рейки Toyota Vista
Владелец приехал с такими жалобами:
- Люфт руля: на прямой руль гулял, машину вело в колее и приходилось постоянно подруливать.
- Глухой стук справа: на гравии, щебне и мелких кочках справа слышался глухой дребезг с отдачей в руль.
- Уходит жидкость ГУР: уровень в бачке падал — до 150–200 мл в неделю.
- Масло под пыльником: правый пыльник замаслен, под хомутом просачивалась смесь масла с дорожной влагой.
- Тяжёлый руль на холодную: утром руль шёл рывками, пока подкапотное не прогреется.
Что показали замеры
Рейку сняли, промыли и разобрали на верстаке:
- Люфт штока: индикатор показал 1.6 мм в правой втулке при допуске до 0.05 мм — шток свободно ходил в разбитом гнезде.
- Состояние штока: под правым пыльником — очаги поверхностной коррозии глубиной до 0.07 мм.
- Сальники: кромки сальников NBR растрескались и стёрлись о микрократеры ржавчины.
- Зацепление: опорный подшипник без люфта, на зубьях штока и вала есть коррозия и натиры, но критичных сколов и задиров нет — поэтому родную пару сохранили, без расточки.
Разборка на верстаке: корпус распределителя вскрыт для дефектовки вала и втулки.
В полости распределителя — окисленная ATF с частицами износа: жидкость ГУР годами не меняли.
Ключевая находка: коррозия на зубьях штока — влага прошла через порванный пыльник.
Почему стучит и течет рулевая рейка Toyota Vista: физика износа японской гидрорейки
У этой рейки крепкая механика, но резина и уплотнения стареют — и дальше всё идёт по цепочке:
- Пыльник стареет и пропускает влагу: резина дубеет и трескается, а под капотом разрежение затягивает внутрь воду с солью и пылью.
- Коррозия штока: дорожная соль разъедает полированный вал, а раковины начинают работать как абразив.
- Втулка стирается: заводское фторопластовое кольцо в обойме истирается о ржавый шток. Зазор вырастает до 1.6 мм, и шток начинает колотить по картеру на каждой кочке.
- Кромки сальников срезает: ржавые микронеровности вала срезают уплотнительную кромку, и масло под давлением 90–110 бар уходит в пыльник — уровень в бачке падает.
Подтяжка рулевой рейки Toyota Vista вместо ремонта: проблему не решает, а разрушает зубчатую пару
Владельцы часто ищут «как подтянуть рулевую рейку» и пробуют гаражный вариант:
Чем опасна регулировка изношенной рейки Toyota Vista:
- Стук справа не уходит: регулировочный болт поджимает сухарь только слева, у распределителя, а люфт 1.6 мм сидит в правой втулке. От подтяжки он не уменьшится.
- Задиры на паре шестерня-рейка: затянутая гайка зажимает зацепление. Руль закусывает в нулевой зоне, пропадает самовозврат, а пару потом не купить отдельно.
- Насос ГУР перегружается: зажатый механизм гонит масло через перепускной клапан на пределе, масло перегревается, а насос изнашивается быстрее.
Что сделали: пошаговый процесс восстановления
Работы в цехе шли так:
- Демонтаж и мойка: рейку сняли с подрамника, разобрали и отмыли полости от старой смазки и ржавчины в ультразвуковой ванне.
- Шлифовка и полировка вала: шток зажали на станке, сняли очаги коррозии и вывели рабочую поверхность в зеркало — под новый сальник.
- Втулка: вместо изношенной штатной детали выточили цельную втулку из чёрного полиамида ПА-66 с графитовой добавкой строго под фактический размер вала. Графит работает как сухая смазка — сухого трения и люфта нет.
- Сальники: поставили новый комплект сальников высокого давления NBR с двойной кромкой и фторопластовые кольца распределителя.
- Смазка: зубчатую пару и полости обработали влагоотталкивающей термостойкой смазкой.
- Регулировка: узел собрали и выставили прижим сухаря динамометрическим ключом — шток идёт мягко, без закусываний.
- Опрессовка: собранный узел проверили на гидравлическом стенде под давлением 120 бар — герметичность и циркуляция в норме.
- Монтаж и сход-развал: рейку поставили на машину, залили свежую свежая гидравлическая жидкость, прокачали контур и выставили углы на 3D-стенде сход-развала в цехе.

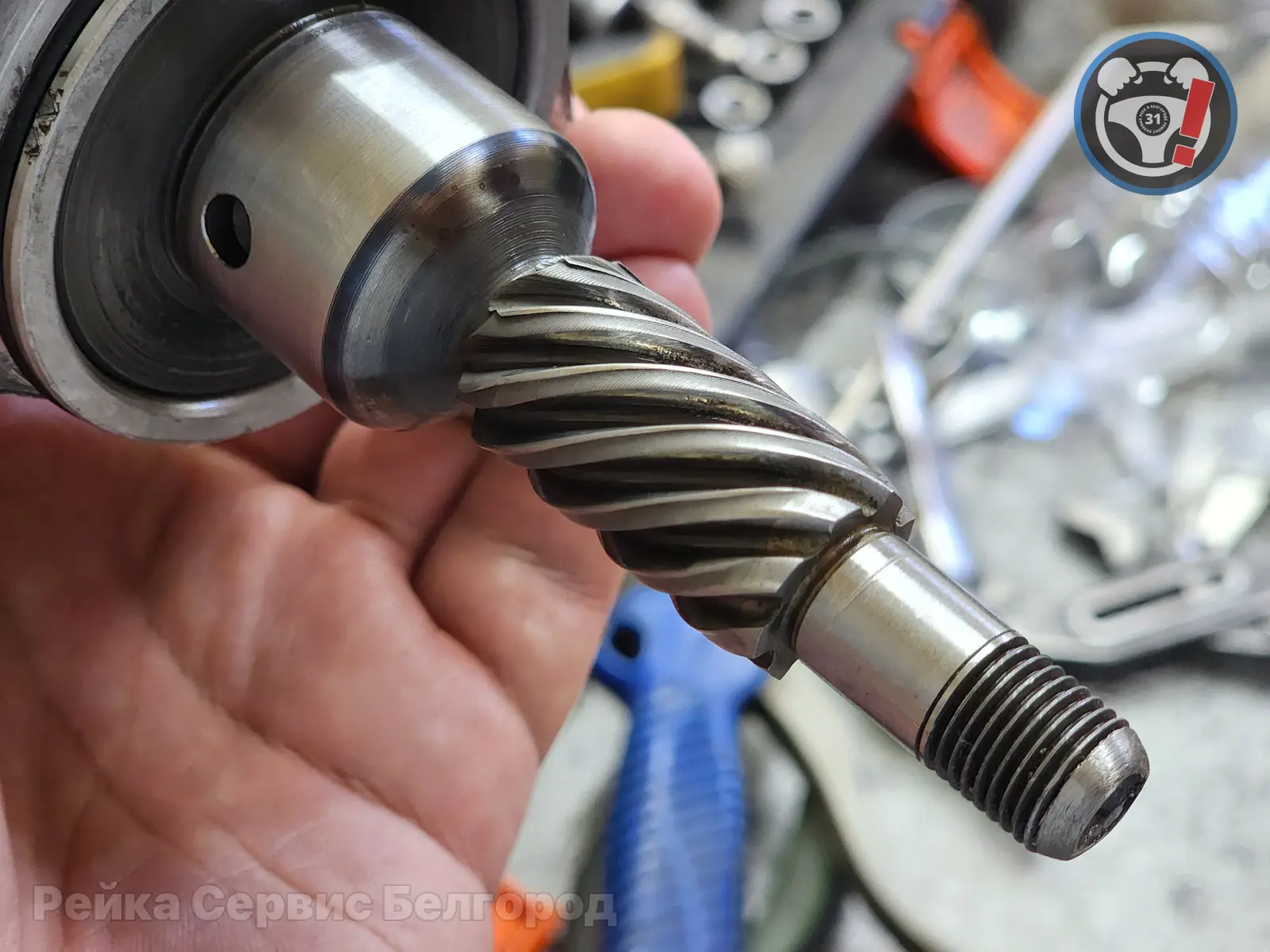

Вал-шестерня распределителя: родную деталь сохранили — глубоких сколов на нарезке нет.
Шток после шлифовки: зеркало под новый сальник.
Перед сборкой в нарезку закладываем влагостойкую смазку.
Финальная проверка: ход вала от упора до упора и прижим сухаря.
Результат ремонта
После ремонта машина ведёт себя как должна:
- Люфт и стук ушли: колесо отзывается на руль сразу, глухой стук справа пропал даже на гравии.
- Держит прямую: машина не рыскает в колее.
- Гидравлика сухая: уровень в бачке ГУР стоит на месте, пыльники сухие.
- Лёгкий руль: крутится без усилий и сам возвращается в ноль.
Что вышло по стоимости и работам
Все работы выполнили и оформили заказ-нарядом:
| Наименование операции и комплектующих | Категория |
|---|---|
| Снятие с подрамника и обратный монтаж рулевой рейки Toyota Vista | Слесарные работы |
| Полная разборка узла, ультразвуковая мойка и дефектовка | Дефектовка |
| Токарная проточка, шлифовка и зеркальная полировка вала | Мехобработка |
| Индивидуальное токарное изготовление усиленной втулки из чёрного полиамида ПА-66 с графитовой добавкой | Изготовление детали |
| Комплект сальников высокого давления NBR и тефлоновых уплотнений | Комплектующие |
| Комплект новых эластичных пыльников и силовых металлических хомутов | Комплектующие |
| Свежая гидравлическая жидкость и термостойкая смазка | Сервисные материалы |
| Сборка, регулировка прижима и опрессовка на гидравлическом стенде 120 бар | Контроль качества |
| Регулировка схождения колёс на новом 3D-стенде сход-развала | Регулировка подвески |
| Официальная письменная гарантия на 6 месяцев | Гарантия |
Итоговая стоимость: 27 310 ₽
Ювелирный ремонт гидравлической рулевой рейки Тойота Виста в Белгороде с официальной гарантией и токарным изготовлением деталей — как для себя в техцентре «Рейка Сервис».
Выполненные работы: Демонтаж рейки с подрамника и ультразвуковая мойка, Токарная проточка, шлифовка и зеркальная полировка вала, Изготовление усиленной втулки из чёрного полиамида ПА-66 с графитовой добавкой под фактический размер, Замена комплекта гидравлических сальников и уплотнительных колец, Закладка влагостойкой смазки и сборка агрегата, Опрессовка на гидравлическом стенде при давлении 120 бар, Установка на автомобиль, заправка свежая гидравлическая жидкость и 3D сход-развал.
