Ремонт гидравлической рулевой рейки
Suzuki Escudo I (FT/GT)

В бокс «Рейка Сервис» в Белгороде заехал классический рамный японский внедорожник — праворульный Suzuki Escudo I поколения (кузов FT/GT, аналог Grand Vitara I) 2001 года выпуска. Автомобиль укомплектован выносливым двухлитровым мотором J20A (128 л.с.), автоматической коробкой передач, системой подключаемого полного привода Part-Time 4WD и гидравлической рулевой рейкой с ГУР. Пробег на одометре преодолел отметку в 268 000 км.

Знаменитый Suzuki Escudo — один из самых надежных и бескомпромиссных рамных внедорожников, однако его возраст и эксплуатация по гравию, бродам и бездорожью неизбежно приводят к критическому износу рулевого механизма. Главная конструктивная особенность модели: оригинальных заводских ремкомплектов на такие рейки не существует в каталогах, а покупка нового оригинального узла в сборе обойдется в сумму, сопоставимую с остаточной стоимостью машины.

Симптомы неисправности рулевой рейки Suzuki Escudo

Владелец японского внедорожника обратился в наш техцентр со следующим комплексом симптомов:

• Сильный металлический стук и дребезг: при наезде на выбоины, гравийный грейдер и кочки со стороны рулевой рейки доносились звонкие удары, отдававшиеся в рулевое колесо.
• Опасный люфт и рыскание внедорожника: автомобиль «гулял» по асфальтовой колее, не держал прямолинейную траекторию, а руль имел ощутимый свободный ход.
• Затрудненный возврат руля в нейтральное положение: рулевое колесо неохотно возвращалось в нулевую точку после завершения поворота, требуя постоянного доворота руками.
• Обильная течь гидравлической жидкости ГУР: уровень масла в расширительном бачке падал на глазах, а под резиновыми пыльниками скопилась смесь масла с грязью.
• Сухой хруст и скрип при маневрировании: при вывороте колес на месте из корпуса механизма доносились неприятные звуки трения сухого металла.

Инструментальная дефектовка на подъемнике и замеры

Агрегат был снят с рамы автомобиля и перемещен в моечный цех для разборки и контроля:

1. Замер радиального люфта штока: стрелочный индикатор часового типа зафиксировал радиальный люфт правого конца вала 0.58 мм (при регламентной норме до 0.05 мм).
2. Осмотр защитных пыльников и картера: под хомутами пыльников обнаружена вода и ржавая жижа. Внутренняя смазка полностью вымыта и превратилась в абразивный налет.
3. Состояние шлицов и полированной части штока: зубчатый сектор вал-шестерня сохранил правильный профиль зубьев, однако полированная цилиндрическая часть штока покрылась очаговой язвенной коррозией глубиной до 0.08 мм.
4. Дефектовка направляющих втулок: заводская запорная втулка со стертым антифрикционным слоем разрушилась под ударными перегрузками, что и являлось источником стука.

Почему стучит и течет рулевая рейка Suzuki Escudo: физика износа гидрорейки японского внедорожника

Рулевая рейка рамного внедорожника работает в условиях запредельных механических и гидродинамических нагрузок:

1. Ударные нагрузки от больших колес и жесткой подвески: широкая резина высокого профиля и длинноходная подвеска передают огромные поперечные усилия на рулевые тяги. При попадании колеса в яму вся кинетическая энергия бьет по штоку рейки.
2. Разрушение заводской тонкостенной втулки: штатная запорная втулка изготовлена из тонкого сплава с тефлоновым напылением. Под циклическими ударами тефлон за несколько сезонов протирается до металлической основы. Появляется зазор, шток начинает совершать колебания с амплитудой до полумиллиметра и глухо стучать о корпус картера.
3. Вода в пыльниках и коррозионный абразив: преодоление бродов и глубоких луж приводит к затягиванию влаги через состарившиеся пыльники. Высокоуглеродистый полированный шток мгновенно покрывается микрораковинами ржавчины. Шероховатый металл штока действует как абразив, срезая тончайшие рабочие кромки сальников высокого давления. Масло ГУР под рабочим давлением 100 бар начинает фонтанировать в пыльники.

Подтяжка рулевой рейки на Suzuki Escudo: почему она не решает проблему, а заклинивает руль

Многие владельцы внедорожников в гаражах пытаются избавиться от стука закручиванием регулировочной гайки сухаря:

Чем опасна попытка подтянуть рейку на Suzuki Escudo:

• Стук справа не лечится подтяжкой: регулировочный сухарь прижимает шток к ведущей шестерне распределителя слева. Но стучит Suzuki Escudo справа — из-за разбитой запорной направляющей втулки! Никакая регулировка сухаря не способна компенсировать радиальный люфт с противоположной стороны.
• Опасное заклинивание рулевого управления: износ зубьев рейки сосредоточен в центральной зоне прямолинейной езды. По краям вала зубья сохраняют исходный размер. Перетянув сухарь для компенсации люфта в центре, водитель полностью зажимает механизм при входе в поворот. На скользкой трассе или грейдере это приводит к мгновенной потере управления.
• Перегрев и разрыв насоса ГУР: пережатая рейка создает критическое сопротивление. Насос гидроусилителя вынужден непрерывно перекачивать масло через аварийный клапан при давлении свыше 110–120 бар, что приводит к перегреву гидравлического масла и разрушению лопаток ротора.

Что сделали: пошаговый процесс восстановления рулевой рейки Suzuki Escudo

Мастера техцентра «Рейка Сервис» выполнили капитальный ремонт рейки с применением собственного станочного парка:

1. Демонтаж и ультразвуковая очистка: рейка снята с автомобиля, полностью разобрана, картер и каналы промыты в ультразвуковой ванне с нейтральным сольвентом от масляного шлама и продуктов коррозии.
2. Прецизионная шлифовка и зеркальная полировка штока: рабочий вал установлен в центрах токарно-шлифовального станка. Очаги коррозии сошлифованы микроабразивными лентами строго в пределах ремонтных допусков, после чего поверхность штока отполирована специальными алмазными пастами до 11-го класса чистоты (шероховатость Ra 0.08 мкм).
3. Индивидуальное токарное изготовление втулки из полиамидного композита ПА-66 с графитом: на токарном станке под микрометрический размер отполированного вала выточена новая монолитная втулка из высокопрочного конструкционного полиамидного композита ПА-66 с графитом. Этот материал обладает колоссальной ударной вязкостью, эффектом самосмазывания и нулевым влагопоглощением.
4. Замена комплекта сальников высокого давления: установлены новые износостойкие сальники высокого давления и тефлоновые компрессионные кольца распределителя, рассчитанные на давление свыше 150 бар.
5. Обслуживание торсиона и подшипников: подшипниковые узлы распределителя очищены от ржавчины и заполнены специализированной термо- и водостойкой синтетической смазкой.

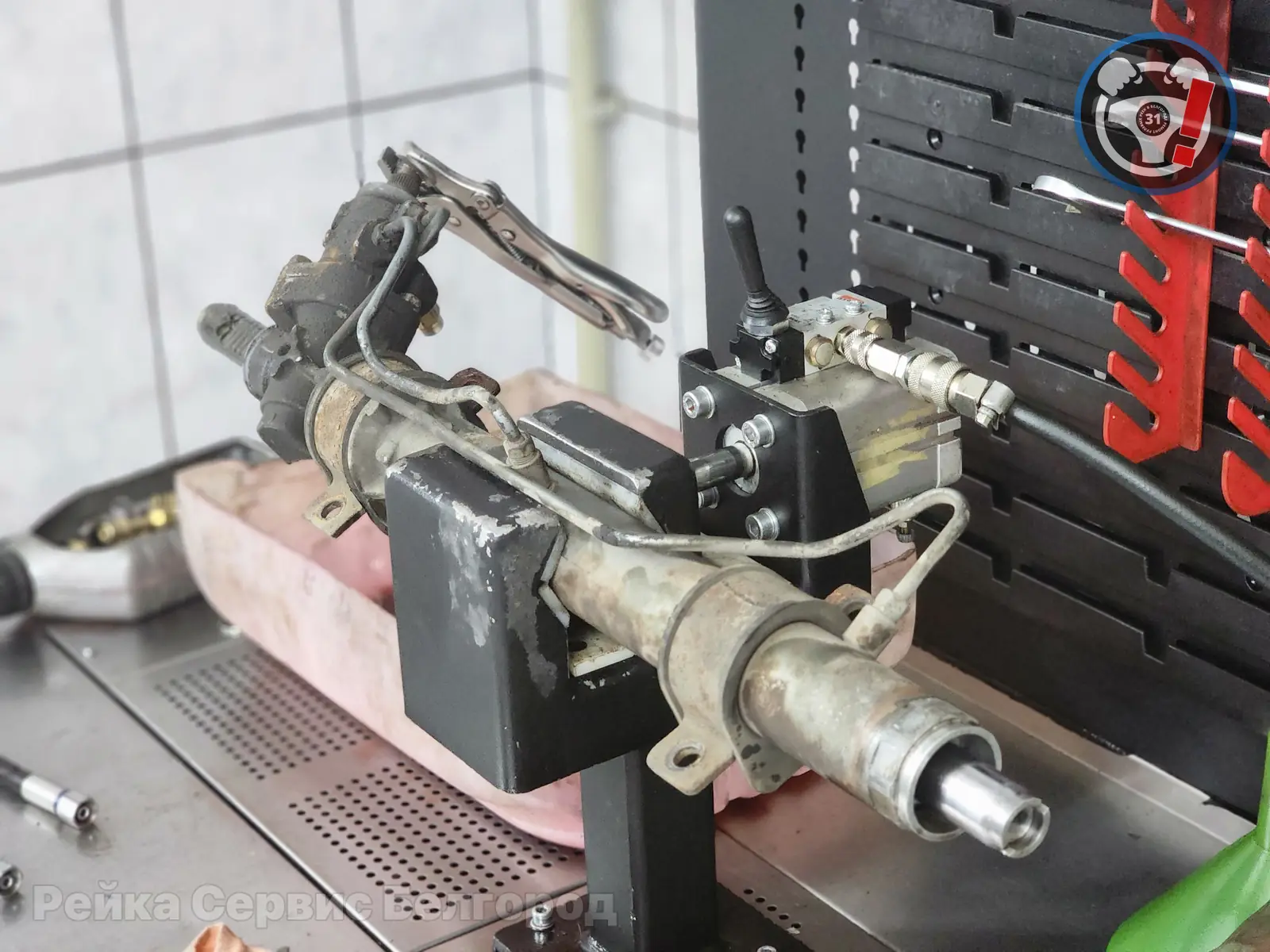

6. Регулировка зацепления и стендовая опрессовка: отрегулирован прижимной сухарь пары шестерня-рейка, агрегат опрессован на стенде MSG Equipment под статическим и динамическим давлением 140 бар — герметичность абсолютная.
7. Монтаж, жидкость ГУР и 3D сход-развал: рейка установлена на автомобиль с новыми термопластовыми пыльниками и силовыми металлическими хомутами, гидросистема заправлена свежим маслом и прокачана, после чего на 3D лазерном стенде точно отрегулированы углы схождения колес.

Результат ремонта Suzuki Escudo

После проведения полного цикла реставрации внедорожник Suzuki Escudo вновь обрел эталонную японскую надежность:

• Полная ликвидация люфта и стука: монолитная посадка вала в кастомной втулке из полиамидного композита ПА-66 с графитом полностью исключила любые стуки при движении по гравию и ухабам.
• Курсовая устойчивость в колее: автомобиль уверенно держит прямую траекторию без малейшего рыскания.
• Легкий и правильный возврат руля: гидроусилитель работает бесшумно и плавно, а рулевое колесо мгновенно возвращается в нулевую точку.
• Герметичность и ресурс: гидравлический контур полностью сухой, а ресурс выточенной полиамидной втулки превышает 150 000 км пробега.

Что вышло по стоимости и работам

Вот что сделали по этому автомобилю:

Итоговая стоимость: 29 100 ₽

Ювелирный ремонт гидравлической рулевой рейки Suzuki Escudo в Белгороде под ключ с гарантией в техцентре «Рейка Сервис».

Стучит рулевая рейка на Suzuki Escudo, появился люфт руля или уходит жидкость из бачка ГУР? Не затягивайте с диагностикой — приезжайте на диагностику в «Рейка Сервис» в Белгороде: восстановим рейку, опрессуем на 140 бар и дадим официальную письменную гарантию.
