История заказа и детали
В цех «Рейка Сервис» в Белгороде прибыл владелец седана Renault Logan II поколения 2015 года выпуска (двигатель 1.6 л K7M, 82 л.с., механическая трансмиссия, пробег на одометре 162 000 км). Автомобиль приехал из поселка Чернянка Белгородской области. На машине установлена классическая гидравлическая рулевая рейка с гидроусилителем руля (ГУР).
Владелец седана пожаловался на прогрессирующий дискомфорт в управлении: при парковочном маневрировании в салоне раздавался сухой резино-металлический скрип, а на грунтовых участках дороги и гребенке руль заметно вибрировал и стучал, заставляя постоянно подруливать и напрягать руки.
Симптомы неисправности рулевой рейки Renault Logan II
Комплекс жалоб автовладельца соответствовал классической картине износа гидравлического рулевого механизма платформы B0:
- Сухой скрип при вращении рулевого колеса: при перекладке руля на неподвижном автомобиле или на малой скорости со стороны моторного отсека доносился громкий назойливый скрип, напоминающий трение сухого полимера о металл.
- Ощутимый люфт и биение в руль: при проезде разбитого асфальта, дорожных выбоин и гравийных насыпей передняя подвеска отзывалась частым глухим стуком, передававшимся в рулевое колесо.
- Нестабильность прямолинейного курса: на скоростях свыше 80 км/ч автомобиль начинал «плавать» по полосе движения из-за люфта штока, требуя постоянных микрокоррекций рулем.
- Тугой ход руля в околокрайних положениях: в крайних точках выворота колес руль становился вязким и неохотно возвращался в исходное нейтральное положение.
Диагностика на подъемнике и инструментальный замер
Автомобиль был поднят на двухстоечный подъемник для углубленной инструментальной проверки рулевой системы и элементов подвески:
- Диагностика шарниров подвески: сайлентблоки рычагов, шаровые опоры и стойки стабилизатора находились в работоспособном состоянии и не являлись источником шума.
- Инструментальный замер люфта вала: стрелочный индикатор часового типа зафиксировал радиальное биение правого штока рейки на уровне 0.48 мм при максимально допустимом сервисном пределе 0.05 мм.

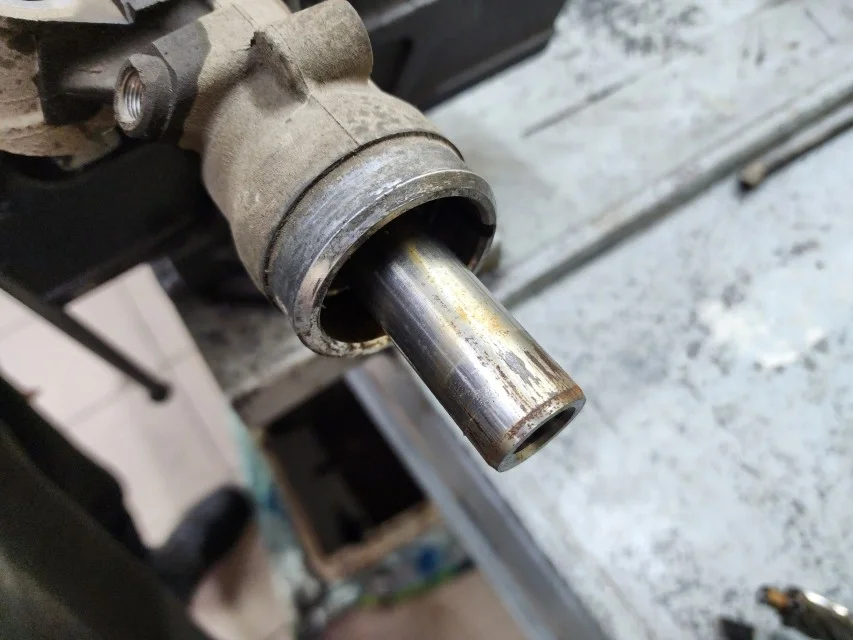

- Осмотр защитных пыльников и штока: демонтаж хомутов правого пыльника выявил причину беды — под гофрой скопилась дорожная грязь и рыжая суспензия. Стальной шток рейки покрылся сеткой язвенной коррозии глубиной до 0.08 мм.
- Состояние внутренней смазки: оригинальный смазочный состав внутри корпуса полностью пересох, смешался с ржавчиной и превратился в плотную темную абразивную массу, которая буквально перепиливала пластиковую опорную втулку.
Почему стучит, скрипит и бьет в руль Renault Logan 2: физика износа гидрорейки
Гидравлическая рулевая рейка второго поколения Logan отличается простотой компоновки, однако жесткие условия дорог Белгородской области выявляют её характерные физические уязвимости:
- Разгерметизация пыльника и коррозия штока: штатные пластиковые хомуты со временем ослабевают под воздействием вибраций и перепадов температур. Внутрь полости проникает влажный воздух и водяной туман с реагентами. Полированный шток из углеродистой стали начинает стремительно окисляться. Образующиеся кристаллы оксида железа действуют как абразив.
- Абразивное истирание заводской втулки: с правой стороны алюминиевого картера установлена направляющая втулка. В оригинале она изготавливается из жесткого тонкостенного пластика с технологическими прорезями. Шероховатый ржавый вал при каждом повороте руля соскабливает слои полимера. Зазор между втулкой и валом увеличивается в 10 раз, вызывая постоянный металлический стук о корпус на любой кочке.
- Природа сухого скрипа: когда смазка вымывается влагой и спекается с частицами ржавчины, коэффициент трения скольжения возрастает лавинообразно. При вращении руля шток сухими микронеровностями цепляется за остатки полимерной втулки, создавая акустический резонанс в виде резкого скрипа.
- Угроза разрыва сальников ГУР: если вовремя не устранить коррозию, острые кромки ржавых раковин при ходе штока срезают рабочие кромки сальников высокого давления (FKM), после чего гидравлическое масло под давлением до 100 бар мгновенно вытекает наружу, оставляя насос без смазки.
Подтяжка рулевой рейки Logan 2 вместо ремонта: проблему не решает, а заклинивает руль
Многие гаражные механики предлагают быстро «подтянуть регулировочную пробку» рулевой рейки Рено Логан 2. Наш многолетний опыт доказывает: это опасная полумера с тяжелыми последствиями:
Чем чревата попытка подтяжки рейки на Renault Logan II:
- Стук не исчезнет: регулировочная гайка прижимает левый упорный сухарь к зубчатому зацеплению. Но на автомобилях Рено Логан 2 стук и скрип в подавляющем большинстве случаев исходят справа — от изношенной опорной втулки штока! Регулировочный винт никак не способен уменьшить зазор с правой стороны.
- Критическое заклинивание в повороте: максимальный износ зубьев рейки сосредоточен в центральной зоне прямолинейной езды. По краям вала зубья остаются без выработки. Затягивая гайку для компенсации люфта в центре, мастер перетягивает механизм: при вывороте колес зубья упираются в сухарь, рулевое колесо полностью клинит, и вернуть машину на траекторию становится невозможно.
- Перегрев и выход насоса ГУР из строя: пережатая рейка создаёт повышенное гидравлическое сопротивление. Насос ГУР начинает непрерывно сбрасывать масло через редукционный клапан при пиковом давлении 100–120 бар. Рабочая жидкость закипает, разрушаются лопатки ротора, а резиновые магистрали раздуваются и лопаются.
Что сделали: этапы профессионального восстановления рулевой рейки Renault Logan II
В техцентре «Рейка Сервис» был применен регламент полного заводского ребилдинга рулевого механизма с изготовлением износостойких компонентов:
- Демонтаж и полная дефектовка: автомобиль вывесили на подъемнике, приспустили передний подрамник, отсоединили шлицевой кардан рулевой колонки и гидравлические магистрали. Рейка была аккуратно демонтирована и перемещена на промывочный верстак.

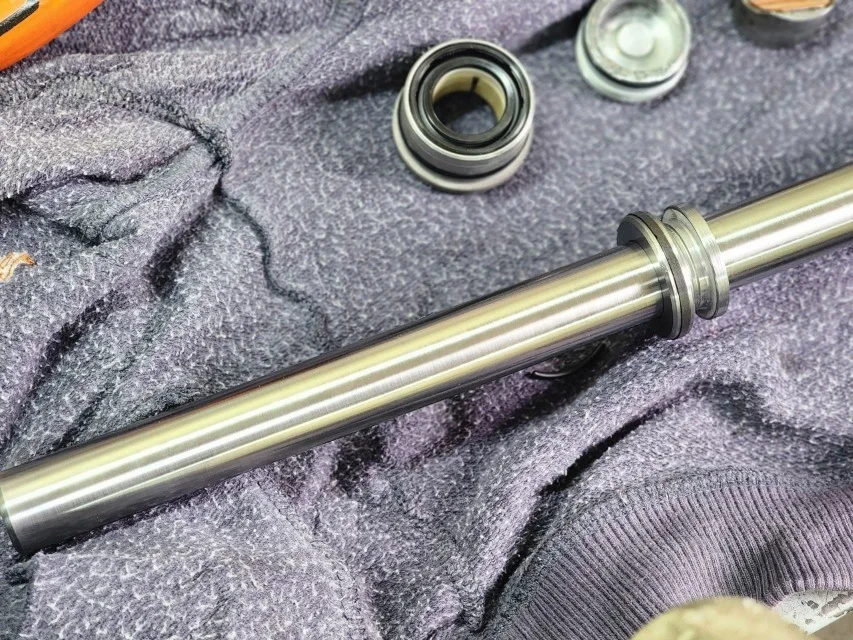

- Токарная шлифовка и зеркальная полировка штока: рабочий вал установлен на прецизионный станок. Мастер бережно сошлифовал очаги коррозии микроабразивом, после чего отполировал рабочие зоны до 11-го класса чистоты (шероховатость поверхности Ra 0.08 мкм), обеспечив идеальное скольжение для новых уплотнений.
- Индивидуальное токарное изготовление графитовой втулки: вместо хрупкого заводского пластика мы изготовили усиленную цельную втулку на токарном станке из графитового полиамида ПА-66. Деталь выточена строго под микрометрический размер отполированного вала с учетом теплового зазора 0.03 мм и снабжена спиральными масляными каналами.
- Замена полного комплекта сальников: установлены новые износостойкие сальники высокого давления из фторкаучука (FKM), выдерживающие импульсные гидроудары и температурные перепады.
- Закладка двухкомпонентной смазочной системы: все полости механизма тщательно промыты ультразвуком. В подвижные узлы заложена специализированная двухкомпонентная смазка, обладающая морозостойкостью (до -45°C), гидрофобными свойствами и высокой адгезией к металлу.
- Испытания на гидравлическом стенде: собранный агрегат прошел строгий входной контроль на испытательном стенде под статическим и динамическим давлением 140 бар с контролем перепускных клапанов.
- Монтаж и 3D сход-развал: рейка установлена на подрамник, выполнена прокачка гидравлического контура свежей гидравлической жидкостью, а углы установки колес точно отрегулированы на компьютерном 3D стенде.
Результат нашей работы
После проведения полного цикла реставрации рулевой системы поведение седана Renault Logan 2 кардинально изменилось:
- Полное исчезновение скрипов и стуков: рулевой механизм работает абсолютно бесшумно при любых углах поворота и на любом дорожном покрытии.
- Плотный и информативный руль: ликвидация люфтов вернула автомобилю собранность и точность реакций на действия водителя.
- Легкость вращения: руль стал плавным, легким и послушным, а возврат в нулевое положение происходит мгновенно и без заеданий.
- Герметичность и ресурс: гидравлический контур полностью герметичен, а ресурс выточенной втулки из графитового полиамида ПА-66 превышает 150 000 км.
Что вышло по стоимости и работам
Все работы выполнили в техцентре «Рейка Сервис» в течение рабочего дня:
| Наименование операции и комплектующих | Категория |
|---|---|
| Демонтаж рулевой рейки с опусканием подрамника и обратный монтаж на Renault Logan II | Слесарные работы |
| Полная разборка агрегата, мойка в ультразвуковой ванне и микрометрическая дефектовка | Дефектовка |
| Прецизионная станочная шлифовка и зеркальная полировка штока вала (Ra 0.08 мкм) | Мехобработка |
| Токарное изготовление усиленной втулки из графитового полиамида ПА-66 | Изготовление детали |
| Комплект оригинальных сальников высокого давления (FKM), тефлоновых колец и уплотнений | Комплектующие |
| Промывка гидравлического контура ГУР, закладка двухкомпонентной смазки и свежая гидравлическая жидкость | Сервисные материалы |
| Диагностика и опрессовка агрегата на гидравлическом стенде под давлением 140 бар | Контроль качества |
| Регулировка углов схождения колес на лазерном 3D стенде сход-развала | Регулировка подвески |
| Официальная письменная гарантия техцентра «Рейка Сервис» на 6 месяцев | Гарантия |
Итоговая стоимость: 25 000 ₽
Профессиональный ремонт гидравлической рулевой рейки Renault Logan II с ГУР в Белгороде с гарантией и токарным изготовлением деталей в техцентре «Рейка Сервис».
Выполненные работы: Демонтаж рулевой рейки с автомобиля, Разборка, дефектовка и удаление ржавчины с деталей, Шлифовка вала Renault Logan на токарном станке до зеркального состояния, Изготовление и установка усиленной графитонаполненной втулки строго под размер вала, Замена комплекта сальников высокого давления и уплотнений, Промывка системы ГУР в несколько циклов от продуктов износа, Нанесение двухкомпонентной смазки: морозостойкой, влагостойкой и термостойкой, Финальная опрессовка на гидравлическом стенде (герметичность), Установка рейки и развал-схождение.
