История заказа и детали
В техцентр «Рейка Сервис» в Белгороде заехал тёмно-синий хэтчбек Kia Ceed второго поколения (JD) с гидроусилителем руля. Машина городская и ездит много, поэтому владелец приехал, как только стук перестал укладываться в «само пройдёт».
Со слов владельца, на гладком асфальте машина вела себя послушно. Но стоило правому колесу попасть на гребёнку, гравийку или дорожный стык — снизу справа появлялся дробный металлический стук, а в полу под ногами — противный дребезг. В сам руль сильные удары при этом не приходили. Отдельно насторожил щелчок при покачивании руля на месте на парковке и лёгкая пустота в околонулевой зоне.
Симптомы неисправности рулевой рейки Kia Ceed
- Дробный металлический стук справа: на мелких неровностях, гравии и стыках асфальта.
- Дребезг в ногах: удары отдаются в пол, но почти не доходят до руля.
- Щелчок при покачивании руля: на месте, на парковке, слышен отчётливый щелчок.
- Пустота в околонулевой зоне: руль приходится «ловить», машина теряет собранность на прямой.
Что показал входной контроль в тисках
Первым делом мы снимаем подрамник вместе с рейкой и зажимаем агрегат в слесарные тиски — это самый честный тест.
Мастер прогоняет входной вал ключом и сразу чувствует: вращение идёт ступенями, с щелчками, а справа ощущается радиальный люфт штока. Такой узел уже не нужно «слушать» на машине — диагноз ясен.

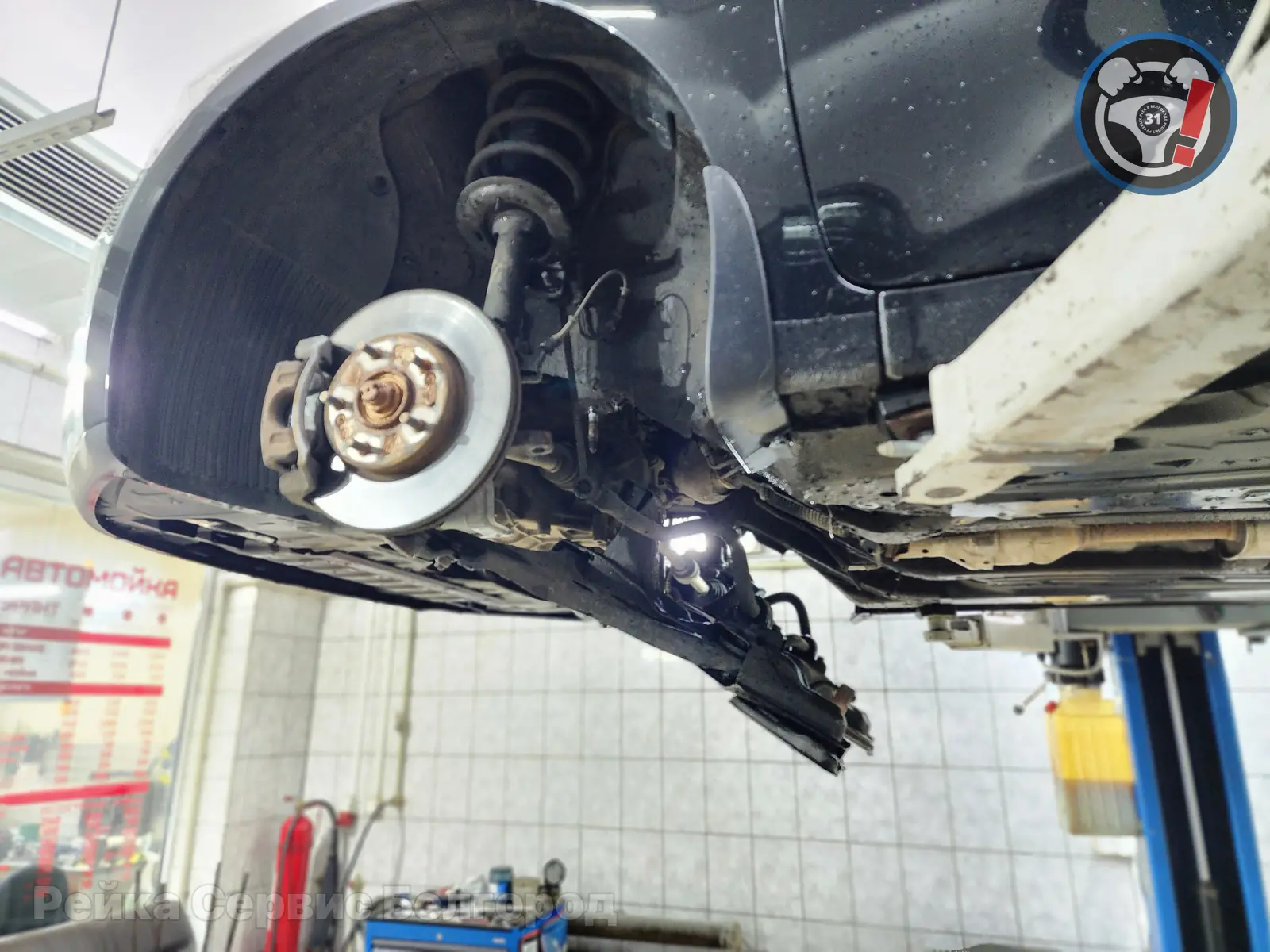

Демонтаж узла вместе с подрамником: так рейка снимается аккуратно, без перекосов и лишних нагрузок на тяги.
Ручная прогонка вала ключом: ступенчатое сопротивление, щелчки и радиальный люфт справа.
Что нашли при разборке
- Разбитая опорная втулка. Заводская тонкостенная пластиковая втулка справа не выдержала ударных нагрузок: шток получил свободу, гулял в корпусе и бился о него на каждой яме. Это и был источник дроби.
- Микропотертости и первичная коррозия штока. Рабочая поверхность вала уже пошла пятнами. Это самый коварный этап: пока вал гладкий, сальники держат; как только появляется коррозия, шток начинает работать как абразив и срезает их кромки.
- Червяк, подшипник и зубчатый сектор — в рабочем состоянии. Хорошая новость: менять их не нужно, ресурс у этих деталей сохранился.
- Изношенный прижимной сухарь. Поджимка потеряла способность равномерно выбирать зазор в паре — отсюда пустота в нулевой зоне и потерянная собранность руля.
Та самая тонкостенная втулка с выкрошенными кромками: шток держался в корпусе «на честном слове».
Прижимной сухарь и пружина упора: зазор в зубчатой паре больше не выбирался равномерно.
Червяк распределителя: очищен, каналы проверены — эта часть узла ещё послужит.
Почему нельзя тянуть с коррозией на штоке:
- Шток превращается в абразив. Ржавчина работает как резцедержатель: она срезает рабочую кромку сальника высокого давления, и рейка начинает течь.
- Течь заканчивается заменой узла. Когда сальники перестают держать, к ремонту добавляется замена вала или всего агрегата — это уже другой бюджет.
- Люфт ускоряет износ пары. Пока шток гуляет в разбитой втулке, удары получает и зубчатая пара, а её ресурс конечен.
Почему мы делаем втулку заново, а не ставим заводскую
Заводская опорная втулка на Ceed рассчитана на определённый ресурс и выполнена из тонкостенного пластика. Поставить её повторно — значит вернуть тот же слабый узел, который уже разбился один раз.
Поэтому мы изготавливаем втулку на своём токарном станке:
- Материал — износостойкий графитонаполненный полимер: низкое трение и высокая стойкость к ударным нагрузкам.
- Размер — под фактический диаметр вала после полировки, с подгонкой в сотые доли миллиметра.
- Результат — плотная посадка штока без люфта и запас по износостойкости на годы вперёд.
Что сделали: комплексный ремонт рулевой рейки Kia Ceed
- Демонтаж. Вывесили автомобиль на двухстоечном подъёмнике, сняли колёса, аккуратно опустили передний подрамник и сняли рейку.
- Входной контроль. Проверили узел в тисках, зафиксировали люфты, звуки и заедания до разборки.
- Разборка и мойка. Полностью разобрали агрегат и погрузили корпус в промывочную ванну со спецсоставом — глубокое откисание масляных отложений, грязи и микроабразива.
- Дефектовка. Проверили червяк-распределитель, подшипник и зубчатый сектор, очистили каналы.
- Полировка. Многоступенчатая финишная полировка штока специальными пастами до зеркального блеска: шероховатость Ra < 0,1 мкм, микропотертости устранены полностью.
- Втулка. Выточили на станке усиленную втулку из графитонаполненного полимера и установили её с прецизионной подгонкой под фактический размер вала.
- Уплотнения. Поставили полный комплект новых силовых сальников высокого давления (FKM) и термостойких уплотнительных колец.
- Поджимка. Заменили изношенный прижимной сухарь и демпфирующую пружину упора.
- Смазка. Заложили двухкомпонентную влаго- и термостойкую смазку высокой адгезии: не вытекает в жару и не густеет зимой.
- Сборка и регулировка. Собрали механизм в тисках, выставили усилие преднатяга зубчатой пары.
- Стенд. Провели выходные испытания под пиковым рабочим давлением 120+ бар: проверили герметичность клапанов и сальников.
- Монтаж и геометрия. Вернули рейку и подрамник на кузов с регламентной протяжкой силовых болтов динамометрическим ключом и выставили углы схождения на компьютерном 3D-стенде.
Ванна с откисанием: спецсостав вытягивает из алюминиевого картера масляные отложения и микроабразив.
После мойки: чистый картер и каналы — собирать узел на грязных поверхностях нельзя.

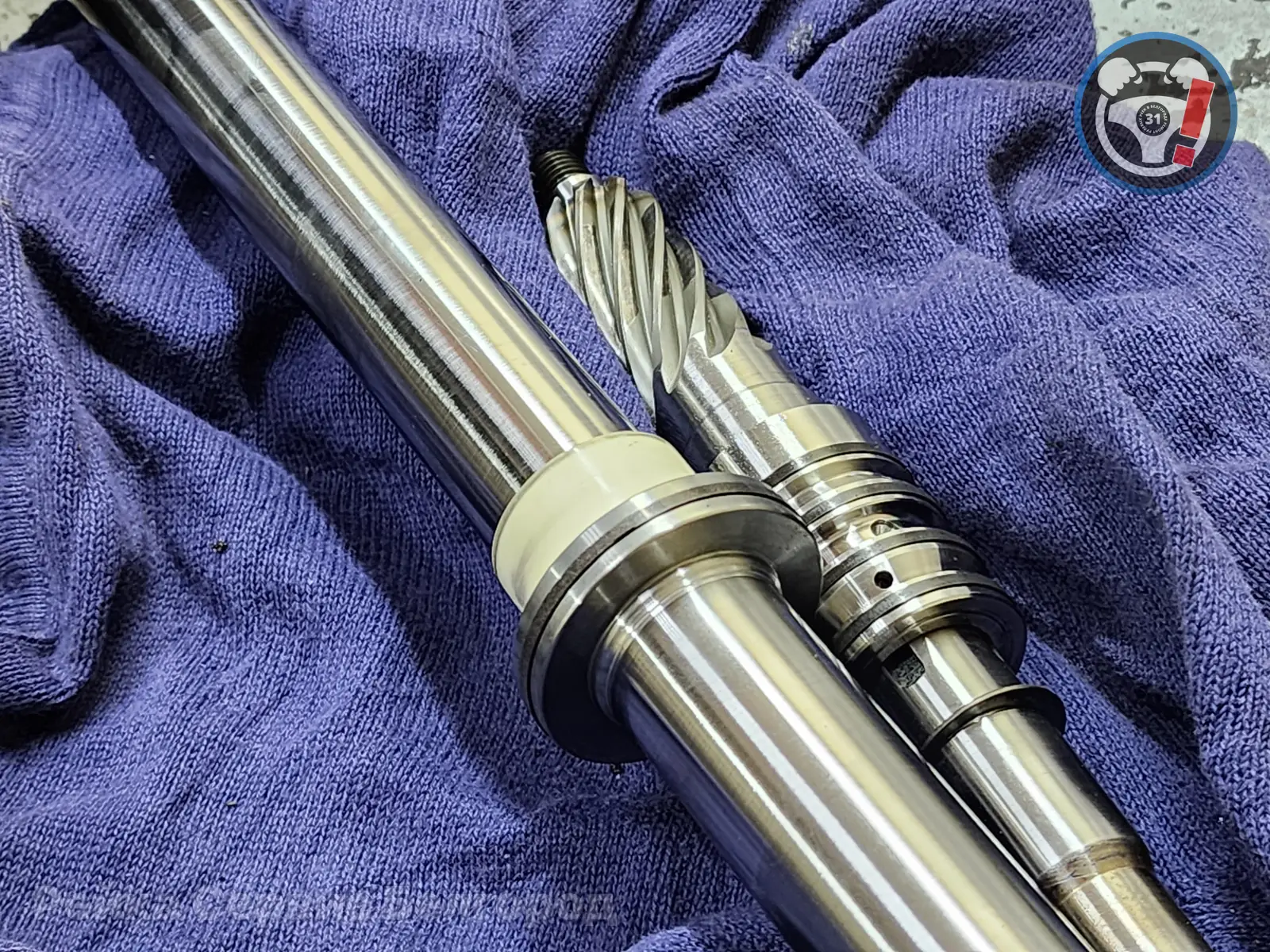

Зеркальная поверхность штока: микропотертости и первичная коррозия убраны полностью.
Макроплан: гладкая поверхность — главная защита сальников от абразивного износа.
Усиленная графитонаполненная втулка с уплотнением и спецключом: изготовлена под фактический размер вала.
Сборка в тисках: смазка, установка червяка, выставление преднатяга зубчатой пары.
Смета и стоимость работ
| Наименование операции и комплектующих | Категория |
|---|---|
| Вывешивание автомобиля, снятие колёс и частичное опускание подрамника | Слесарные работы |
| Демонтаж рулевой рейки с автомобиля | Слесарные работы |
| Входной контроль в тисках: прогонка вала, поиск люфтов, щелчков и заеданий | Контроль качества |
| Полная разборка агрегата и мойка картера в ванне с откисанием | Очистка |
| Дефектовка червяка-распределителя, подшипника и зубчатого сектора | Дефектовка |
| Многоступенчатая финишная полировка штока до зеркального блеска (Ra < 0,1 мкм) | Полировальные работы |
| Изготовление на токарном станке усиленной опорной втулки из графитонаполненного полимера | Токарные работы |
| Комплект новых силовых сальников высокого давления (FKM) и уплотнительных колец | Уплотнения |
| Замена прижимного сухаря и демпфирующей пружины упора | Замена деталей |
| Двухкомпонентная влаго- и термостойкая смазка высокой адгезии | Смазочные материалы |
| Сборка механизма в тисках и регулировка преднатяга зубчатой пары | Сборка |
| Стендовые испытания под пиковым давлением 120+ бар | Контроль качества |
| Монтаж рейки и подрамника с регламентной протяжкой силовым моментом | Слесарные работы |
| Регулировка развал-схождения на компьютерном 3D-стенде | Регулировка подвески |
Итоговая стоимость под ключ: 24 000 ₽
Цена включает полный цикл работ: снятие и установку с подрамником, мойку картера с откисанием, изготовление усиленной втулки, зеркальную полировку штока, комплект сальников FKM, новый прижимной сухарь, смазку, стендовые испытания, сборку с регулировкой и 3D-сход-развал.
Результат ремонта рулевой рейки Kia Ceed
- Стук исчез: на неровностях, гравии и стыках справа снова тихо.
- Дребезг ушёл: в полу под ногами больше ничего не отдаёт.
- Руль собранный: исчезли щелчок и пустота, вернулась заводская плотность и информативность.
- Самовозврат в норме: руль послушно возвращается в ноль после поворота.
Финальный этап: агрегат прошёл стенд, подрамник протянут, углы выставлены — машина готова к выдаче.
[!ВАЖНО] Владельцам Kia Ceed с ГУР: стук справа на мелких неровностях — почти всегда опорная втулка, и ловить его нужно до появления коррозии на штоке. Пока поверхность вала гладкая, ремонт обходится переборкой узла; после появления ржавчины к нему добавляются сальники и риск дорогого сценария. Проверяйте пыльники и приезжайте на диагностику при первых симптомах.
