История заказа и детали
В техцентр «Рейка Сервис» в Белгороде приехал седан Форд Фокус 3 2013 года с электрической рулевой рейкой (ЭУР) и пробегом 194 000 км. Владелец жаловался на глухой стук спереди на неровностях, люфт руля и ступеньки при вращении руля.
На Форд Фокус 3 стоит электрорейка с шарико-винтовой передачей (ШВП). Электромотор через ремень вращает гайку, внутри которой бегают десятки закалённых шариков. Руление получается точным, но узел плохо переносит воду: хватает одного ослабшего хомута или треснувшего пыльника, и внутрь начинает поступать влага.
С чем приехал седан Форд Фокус 3
- Глухой стук спереди: на выбоинах и стыках асфальта удары отдавали в рулевую колонку.
- Люфт руля: машина перестала держать прямую, на скорости приходилось подруливать.
- Ступеньки при повороте: руль вращался неравномерно, местами закусывал.
- Шелест и гул: при вращении руля со стороны рейки слышался сухой шум подшипника.
Что нашли после разборки: ржавый винт ШВП

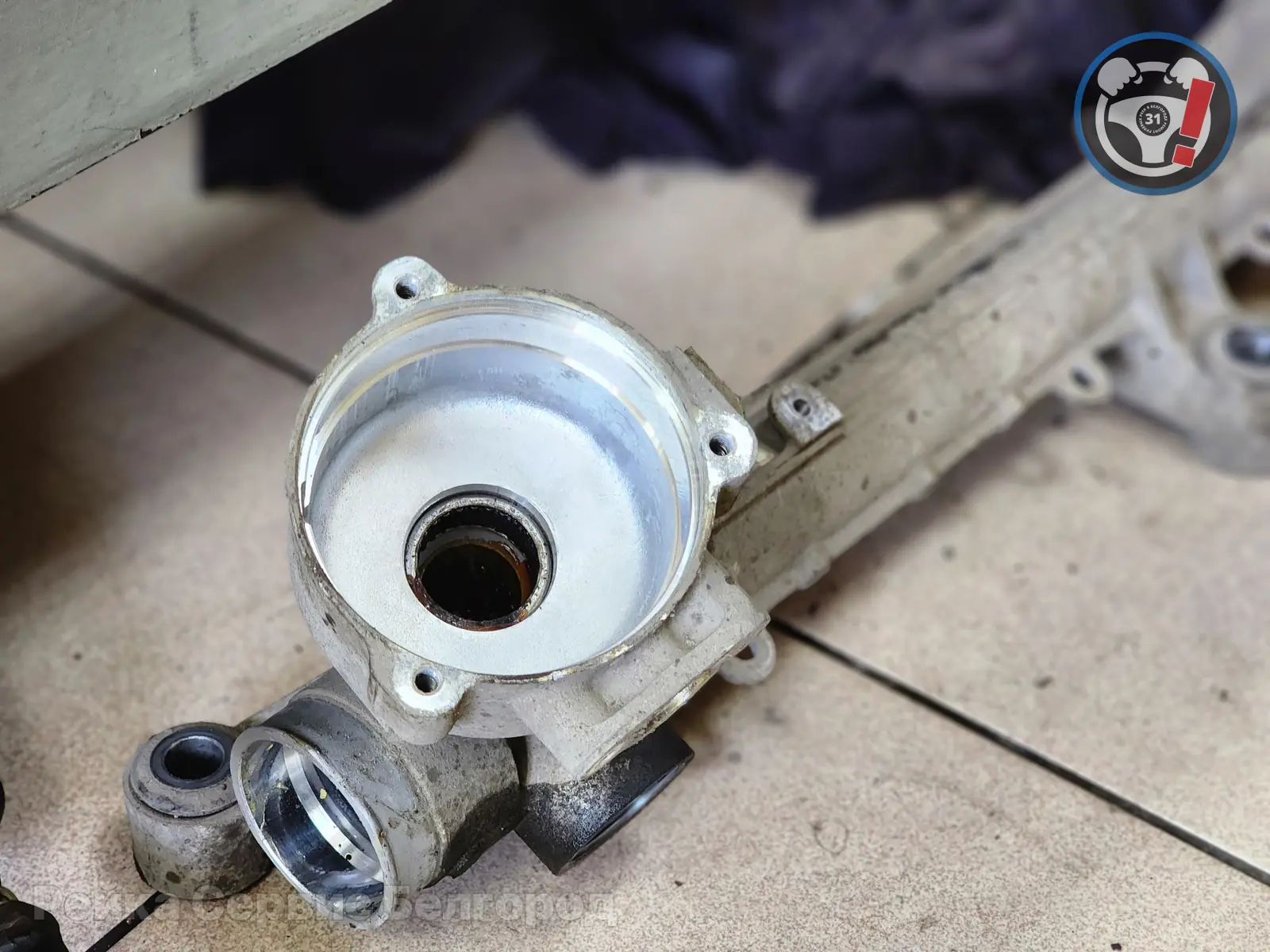

Рейку сняли с подрамника и вскрыли картер. Картина оказалась типичной для Фокуса: через порванный пыльник внутрь долго шла вода с дороги.
Дефектовка показала несколько связанных проблем:
- Ржавчина на винте ШВП: вода вымыла смазку, и рабочие канавки винта покрылись очаговой коррозией.
Коррозия дошла до дорожек качения и направляющей зоны винта — полированная поверхность потемнела и покрылась язвами.
- Раковины на витках: спиральная нарезка, по которой бегают шарики, покрылась микрокавернами. Качение по повреждённой дорожке и давало хруст, тяжесть и закусывание руля.
Спиральная нарезка ШВП под увеличением: поверхность канавок в раковинах и окислах. Любая неровность на дорожке ускоряет износ шариков и заклинивание гайки.
- Грязь и старая смазка в гайке: заводская смазка вымылась и превратилась в чёрную смесь со стружкой и ржавчиной, которая забила возвратные каналы шариков.
Гайка ШВП с двухрядным подшипником и зубчатым шкивом: внутри абразивный шлам, дорожки возврата шариков загрязнены продуктами трения.
- Окисление посадочного места подшипника: в картере на бурте упора собрался нагар из разложившейся смазки, появились следы проворота наружного кольца подшипника.
Картер рейки: резьба под регулировочную гайку и колодец подшипника забиты грязью и оксидами алюминия.
Посадочное гнездо подшипника под увеличением: микропроворот наружной обоймы и тёмный нагар от разложившейся смазки. Геометрию посадки пришлось восстанавливать.
Главное, что показала дефектовка: шарики ШВП остались целыми — без глубоких раковин и задиров. Узел износился из-за вымытой смазки и ржавчины на винте, поэтому рейку удалось восстановить, а не менять в сборе.
Чем опасна вода, попавшая в рейку Форд Фокус 3
Электрорейка Форд Фокус 3 отличается от гидравлической: усилие создаёт электромотор, а передаёт его через ремень на гайку ШВП с шариками. Цепочка разрушения у этого узла всегда одинаковая:
- Пыльник рвётся, и рейка начинает «дышать»: при ходе штока объём полостей меняется. Если хомут ослаб или резина потрескалась от реагентов, механизм засасывает влажный воздух и брызги с колёс.
- Ржавчина и раковины: вода смывает смазку и реагирует с полированными дорожками винта. Ржавчина разъедает поверхность, шарики под нагрузкой скалывают закалённый слой — начинается питтинг. Отколовшиеся частицы забивают возвратные каналы гайки, руль начинает закусывать, а водитель чувствует рывки и ступеньки.
- Перегруз ремня и электроники: заклиненная гайка сопротивляется вращению в разы сильнее. Электромотор тянет повышенный ток, ремень ЭУР работает на пределе, а блок управления греется — вплоть до ошибки усилителя руля.
Спасли шарики и винт: этапы работы
- Разобрали и отмыли: картер, гайку и винт очистили от закоксованной смазки в ультразвуковой ванне.
- Отмыли каждый шарик: шарики ШВП отмачивали и отмывали поштучно, убирая смолу и следы коррозии.
Шарики качения после извлечения из гайки: тёмный шлам на месте вымытой заводской смазки. Каждый шарик прошёл поштучную отмочку и мойку.
- Заменили подшипник: забитый абразивом опорный подшипник поставили новый, радиально-упорный.
Опорный подшипник, забитый смесью старой смазки и ржавчины — источник сухого шелеста и гула при вращении руля. Заменили на новый.
- Восстановили посадочное место: колодец подшипника очистили от окислов и нагара, вернули плотную посадку обоймы и соосность.
- Отполировали винт: канавки ШВП и цилиндрическую часть винта шлифовали и полировали на станке до зеркального блеска, убирая раковины в пределах допуска.
- Выточили втулку: на станке сделали усиленную втулку из низкофрикционного графитового ПА-66 с зазором под фактический диаметр винта.
- Проверили ремень и мотор: осмотрели зубчатый ремень, шкивы и полость электропривода, убедились, что трещин и сколов нет.
Ременная передача электромотора: шкив и ремень проверили на трещины, расслоения и сколы зубьев.
- Заложили смазку и собрали: узел заполнили влагостойкой термостойкой смазкой для ШВП с противозадирными присадками.
- Проверили электронику: мотор, блок управления и датчик крутящего момента протестировали на стенде ЭУР.
Электромотор рейки с блоком управления и ведущим зубчатым шкивом привода ремня.
- Поставили на машину: рейку смонтировали на подрамник с новыми пыльниками и хомутами и выставили углы на компьютерном 3D-стенде сход-развала.
Чем оборачивается «подтяжка» рейки на Форд Фокус 3
Когда снизу появляется стук, Фокус 3 нередко едет в обычный сервис.
Чем опасна подтяжка электрорейки Форд Фокус 3:
- Стук не уходит: регулировочный винт поджимает только сухарь входного вала, до шарико-винтовой пары и правой втулки он не достаёт. Именно там и стучит.
- Блок управления ЭУР выходит из строя: зажатый винт сильнее сопротивляется, мотор тянет пусковые токи выше 50–70 А, силовые транзисторы платы перегреваются и выгорают. Усилитель руля отключается, на щитке загорается ошибка.
- Руль может заклинить: на трассе перетянутый узел нагревается и расширяется — в повороте руль заклинивает.
Руль после ремонта: что изменилось
- Стук ушёл: рейка отрабатывает неровности без удара в руль.
- Руль снова лёгкий: вращается ровно по всей длине, без ступенек и закусываний.
- Машина держит прямую: вернулась обратная связь, руль отзывается на малое отклонение.
- Защита от воды: новые пыльники и влагостойкая смазка закрывают винт ШВП от влаги.
За что заплатил владелец
Объём выполненных работ по этой машине:
| Наименование операции и комплектующих | Категория |
|---|---|
| Снятие электрической рулевой рейки с подрамника автомобиля и обратная установка | Работа |
| Полная разборка агрегата, мойка картера и дефектовка деталей ЭУР | Работа |
| Поштучная отмочка и мойка шариков ШВП от смолы и старой смазки | Работа / Реставрация |
| Очистка и восстановление посадочного места подшипника с сохранением геометрии дорожек | Работа / Точная обработка |
| Шлифовка и полировка винта рейки до зеркального блеска | Работа |
| Изготовление новой усиленной втулки из низкофрикционного графитового ПА-66 на токарном станке | Работа / Материал |
| Установка нового опорного подшипника рейки ШВП | Комплектующие |
| Заправка влагостойкой термостойкой смазки для ШВП | Расходники |
| Комплект новых защитных пыльников и силовых хомутов | Комплектующие |
| Проверка герметичности картера, калибровка датчиков и диагностика ЭУР на стенде | Контроль качества |
| Регулировка сход-развала на новом 3D-стенде | Работа |
| Официальная письменная гарантия на 6 месяцев | Включено |
Итоговая стоимость: 34 400 ₽
Ремонт электрической рулевой рейки Форд Фокус 3 в Белгороде: восстановили винт ШВП и втулку из низкофрикционного графитового ПА-66, дали официальную письменную гарантию.
Выполненные работы: Снятие электрической рулевой рейки с подрамника автомобиля, Полная разборка рейки, ультразвуковая мойка картера и деталей, Поштучная отмочка и мойка каждого шарика ШВП от смолы и старой смазки, Очистка посадочного места подшипника от ржавчины и окислов, Шлифовка и полировка винта рейки в зеркало, Ювелирное изготовление усиленной втулки из низкофрикционного графитового ПА-66 и её запрессовка, Установка нового опорного подшипника рейки, Замена пыльников на термопластовые с установкой новых хомутов, Закладка свежей влагостойкой термостойкой смазки для ШВП, Проверка герметичности картера и диагностика блока ЭУР на стенде, Монтаж рейки на автомобиль и регулировка углов сход-развала.
