История заказа и детали
Вчера в специализированный цех поступил автомобиль с характерной и очень распространенной проблемой — Ford Focus 2 (2008 г.в., рестайлинг, двигатель 1.6 Duratec с классическим ГУР). Владелец приехал после безрезультатных попыток победить проблему в обычном автосервисе: там при жалобах на глухой стук спереди клиенту порекомендовали заменить стойки стабилизатора и шаровые опоры. Однако после замены подвески отчетливый стук в передней подвеске Форд Фокус 2 при езде по неровностям никуда не исчез, а в салоне добавился мелкий дребезг рулевой колонки.
Параллельно владелец заметил, что начал падать уровень масла в расширительном бачке гидроусилителя, а при вывороте колес до упора насос стал издавать натужный гул.
Симптомы неисправности: на что жаловался водитель
Автовладелец подробно описал поведение машины в повседневной эксплуатации. Все эти признаки складываются в классический симптоматический портрет изношенной рейки Фокуса:
- Стук рулевой рейки Форд Фокус 2 справа: На мелком гравии, грунтовой гребенке и при проезде дорожных выбоин с правой стороны передка отчетливо слышался глухой металлический стук, который передавался легкими ударами в рулевое колесо.
- Стук при повороте руля на месте: При покачивании руля из стороны в сторону на заглушенном двигателе раздавался отчетливый щелчок в районе педального узла и моторного щита.
- Потеря точности управления в колее: На трассе автомобиль начал рыскать на асфальтовой колее. Появился неприятный околонулевой люфт: приходилось постоянно подруливать и «ловить» машину на скорости выше 90 км/ч.
- Утечка гидравлической жидкости: Под правым колесом на защите двигателя образовалось масляное пятно. Осмотр подтвердил худшие опасения: правый пыльник рулевой рейки Форд Фокус 2 был насквозь пропитан жидкостью ATF — началась активная течь через внутренний сальник высокого давления.

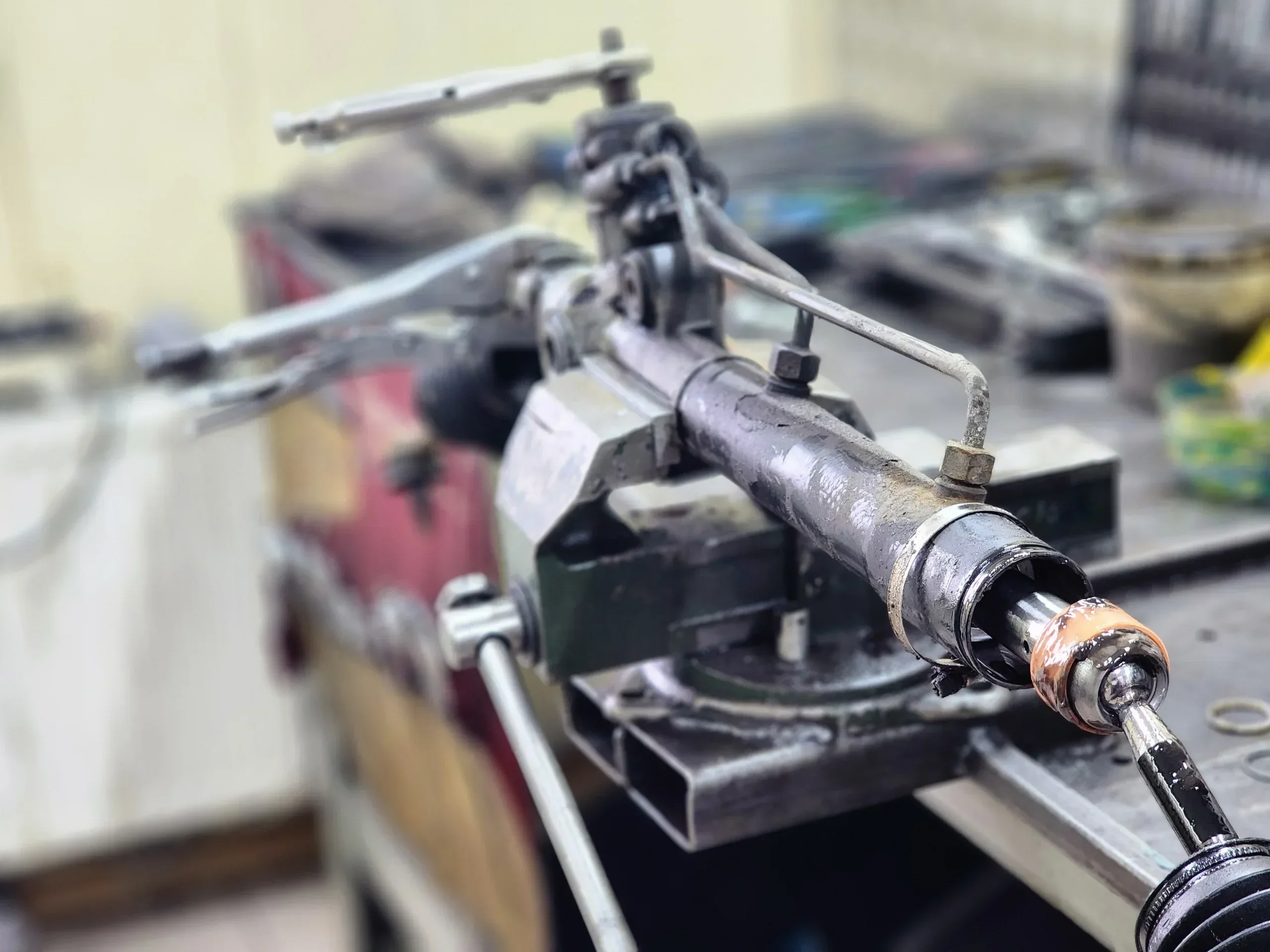

Дефектовка в цеху: что показало вскрытие агрегата
Мы подняли автомобиль на подъемнике и провели инструментальную диагностику. Проверка подтвердила: рулевые наконечники и тяги в идеальном состоянии, а источник всех звуков кроется внутри самого рулевого механизма:

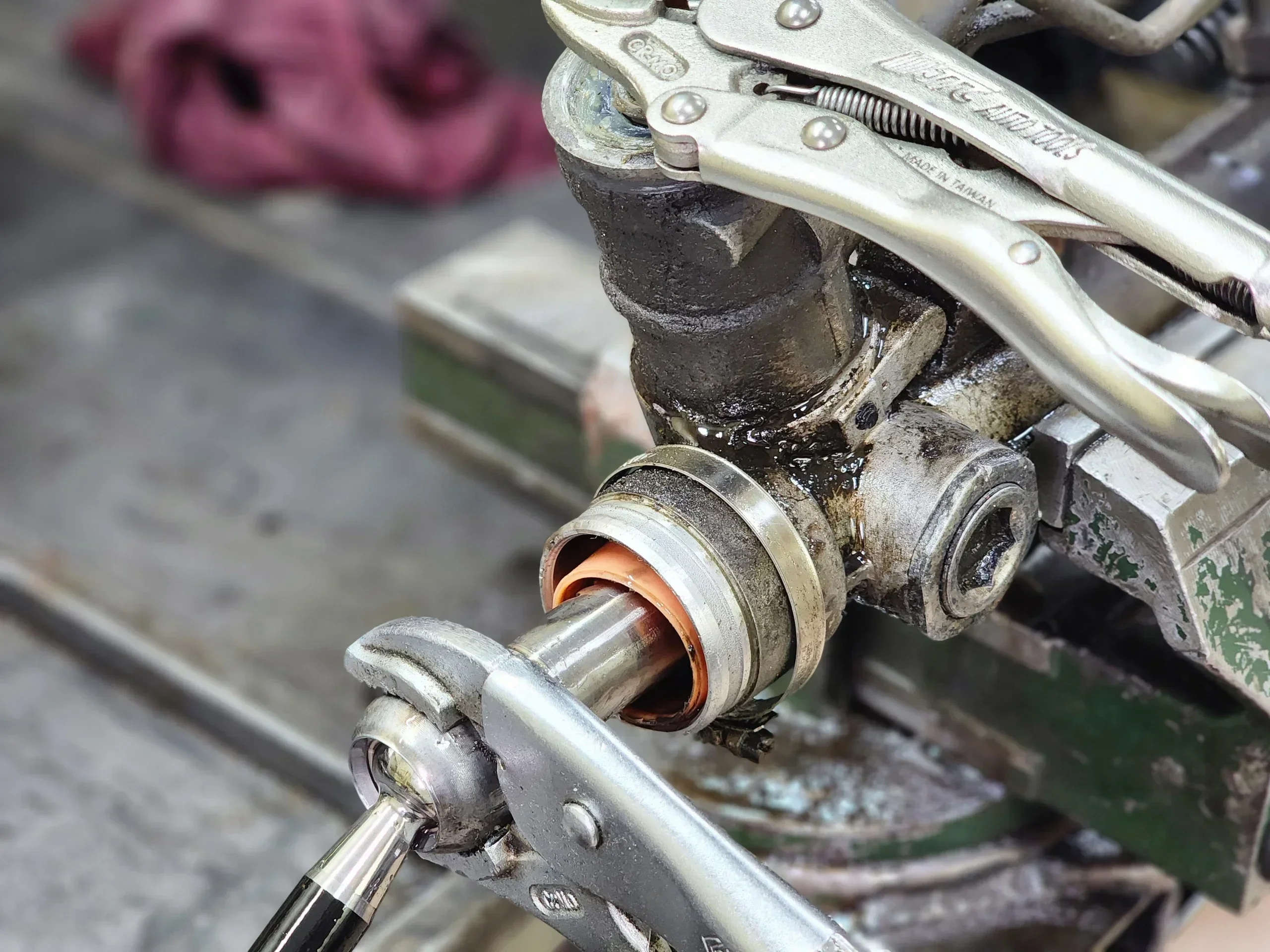

- Критический люфт штока справа: Индикатор часового типа зафиксировал радиальный люфт рулевой рейки Форд Фокус 2 величиной 1.25 мм (заводской допуск — не более 0.05 мм!). Заводская пластиковая опорная втулка рулевой рейки Форд Фокус 2 полностью разбилась от ударных нагрузок и выработалась эллипсом. Вал буквально болтался в посадочном месте, издавая грохот при малейшем толчке колеса.
- Деформация заводского прижимного механизма: Штатная пластиковая гайка рулевой рейки Форд Фокус 2 и прижимной упорный сухарь со временем просели от постоянного нагрева от двигателя и вибраций подрамника. Прижимная пружина ослабла, зубчатый сектор штока отошел от распределителя, создав люфт в зацеплении.
- Износ сальников высокого давления: Из-за биения вала в разбитой втулке кромка сальника деформировалась. Рабочая резина затвердела, что и привело к разгерметизации гидравлической камеры: масло под давлением 80–100 бар устремилось прямиком под резиновый пыльник.
- Состояние зеркала штока: К счастью для владельца, обращение в сервис произошло вовремя. Вода через порванный пыльник внутрь попасть не успела: вал рулевой рейки Форд Фокус 2 оказался абсолютно чистым, без раковин и следов коррозии, что позволило сохранить заводской размер без шлифовки в ремонтный диаметр.
Почему стучит и течет рулевая рейка на Ford Focus 2: физика износа втулки и сальников
Многие владельцы Форд Фокус 2 искренне удивляются, почему стучит рейка справа, если пыльники целы, а подвеска обслужена. Причина кроется в сочетании заводской конструкции и специфики нагрузок на переднюю ось:
- Конструктивный просчет тонкостенной втулки: На заводе правая опора вала выполняется из жесткого, но хрупкого пластика. При проезде выбоин и дорожных выбоин правое колесо передает резкие поперечные импульсы через рулевую тягу. Тонкие пластиковые выступы втулки сминаются, деталь вырабатывается эллипсом, и зазор между валом и втулкой вырастает с заводских 0.03 мм до 1.2–1.5 мм.
- Физика гидроудара и течи сальника: Когда вал получает радиальную свободу и болтается в корпусе, шток при каждом ударе колеса на доли миллиметра перекашивается. Внутренний сальник высокого давления FKM рассчитан на строго соосное возвратно-поступательное движение. Перекос штока отжимает уплотнительную кромку сальника, и рабочая жидкость под давлением до 100–120 бар мгновенно прорывается в полость пыльника.
- Температурная деформация прижимной пластиковой гайки: Расположенный рядом катализатор разогревает картер рейки. Пластиковая упорная гайка теряет жесткость и «плывет» по резьбе, прижимной сухарь ослабевает, и шток начинает бить по зубьям ведущей шестерни распределителя.
Инженерные решения: устраняем слабые места конструкции
Обычная замена изношенных деталей на такие же стандартные заводские запчасти дает кратковременный эффект — через 20–30 тысяч километров пластик снова разобьется. Поэтому мы применили проверенный комплекс конструктивных доработок:
1. Усиленная втулка из полиамида ПА-66 с графитовым наполнителем
Вместо хрупкого заводского пластика мы выточили новую опорную втулку на токарном станке с точностью до 0.01 мм. Деталь изготовлена из полиамида ПА-66 с графитовым наполнителем — самосмазывающегося износостойкого полимера, который выдерживает огромные ударные нагрузки. Во втулке нарезаны специальные спиральные каналы для циркуляции смазки. Такая замена втулки рулевой рейки Форд Фокус 2 исключает люфт и металлический стук рейки на неровностях на пробег более 150 000 км.
2. Металлический регулировочный болт упора вместо пластика
Мы демонтировали ненадежную заводскую пластиковую гайку сухаря. На ее место установлен усиленный металлический регулировочный болт рулевой рейки Форд Фокус 2 из авиационного дюралюминия с надежным стопорным кольцом. Он гарантирует стабильный прижим штока, исключает самопроизвольное ослабление затяжки и не деформируется от высоких температур выхлопной системы.
3. Монтаж ремкомплекта сальников высокого давления
Установлен оригинальный ремкомплект рулевой рейки Форд Фокус 2: двухкромочные армированные сальники из фторкаучука (FKM/Viton), рассчитанные на пиковое давление до 160 бар, и полный набор термостойких уплотнительных O-ring колец распределителя.
4. Опрессовка на гидравлическом испытательном стенде
После сборки и первичной регулировки рейка обязательно устанавливается на гидравлический стенд. Агрегат подключается к гидростанции и тестируется во всех рабочих режимах под рабочим давлением 150 бар с имитацией крайних упоров. Это позволяет на 100% исключить внутренние перепускания жидкости между камерами и гарантировать полную герметичность перед установкой на автомобиль.
5. Аппаратная промывка контура ГУР
Старое гидравлическое масло было загрязнено продуктами износа и металлической микростружкой от насоса. Если не промыть систему, абразивные частицы мгновенно повредят кромки новых сальников. Мы выполнили полную промывку контура гидроусилителя чистящим составом, очистили сетку в расширительном бачке и заправили систему свежей жидкостью с оригинальным допуском Ford.
Почему подтяжка рейки не решает проблему на Focus 2
Многие автовладельцы на форумах ищут информацию, как подтянуть рейку Форд Фокус 2, надеясь избавиться от стука своими руками за 15 минут. Однако мастера нашего сервиса настоятельно предостерегают от этой ошибки:
[!ВНИМАНИЕ] Физика процесса: Регулировочная гайка поджимает шток исключительно в центральной зоне зубчатого зацепления. Если на машине гремит правая сторона, подтяжка не даст ровным счетом ничего — разбитая правая опорная втулка останется на месте.
При чрезмерной затяжке центрального болта червячная пара полностью пережимается. В результате владелец получает целый букет новых проблем:
- Появляется крайне тугой руль на Форд Фокус 2, для вращения колес приходится прикладывать заметные физические усилия;
- Руль перестает самостоятельно возвращаться в ноль после прохождения поворота, что напрямую снижает безопасность движения;
- Центральные зубья рейки и червяка из-за сухого трения изнашиваются в разы быстрее, приводя к необратимой замене всего агрегата.
Смета и стоимость восстановительного ремонта Ford Focus 2
Все цены прозрачны и согласованы до начала разборки автомобиля:
| Узел / Деталь / Операция | Объем и технические параметры |
|---|---|
| Комплексная инструментальная диагностика рулевого управления Ford Focus 2 | Проверка люфтов штока индикатором, тест давления насоса ГУР |
| Снятие гидравлической рулевой рейки с подрамника Focus 2 | Демонтаж подрамника, отсоединение трубок гидроконтура |
| Полная разборка, мойка в гидродинамической ванне и дефектовка | Очистка корпуса, дефектовка зубчатого сектора вала |
| Токарное изготовление усиленной втулки из полиамида ПА-66 с графитовым наполнителем | Индивидуальная расточка с микроканалами для смазки |
| Замена пластиковой гайки на металлический регулировочный болт | Авиационный дюралюминий, стопорная резьба от раскручивания |
| Установка комплекта сальников высокого давления FKM и O-ring колец | Оригинальный ремкомплект Corteco / OEM FKM |
| Сборка, регулировка зацепления и опрессовка на гидростенде под 150 бар | Имитация предельных нагрузок, проверка герметичности |
| Аппаратная промывка контура ГУР и заправка свежего масла Ford WSS | Удаление продуктов износа из насоса и бачка |
| Регулировка углов установки передних колес на 3D лазерном стенде | Выставление угла схождения после монтажа подрамника |
| Итоговый комплекс работ под ключ с гарантией 6 месяцев | Экономия более 40 000 руб. относительно покупки нового агрегата |
Итоговая стоимость: 25 000 ₽
Результат ремонта: Полная тишина в подвеске при проезде любых дорожных дефектов и гравийки. За счет токарной подгонки втулки и правильной регулировки металлического упора руль вращается легко, информативно и мгновенно возвращается в центр. Течи устранены полностью. Весь комплекс восстановительных работ занял ровно 6 часов. Владельцу предоставлена официальная гарантия на 6 месяцев без ограничения по пробегу.
Владельцам Ford Focus 2 с гидрорейкой: не тяните с коррозией штока и не подтягивайте упор «на глаз». Ржавчина работает как абразив и срезает кромки сальников, а перетянутая гайка задирает зубчатую пару — вместо ремкомплекта получается замена узла.
Беспокоит стук рулевой рейки Форд Фокус 2, уходит жидкость или появился люфт на руле? Не доводите агрегат до коррозии штока! Записывайтесь на диагностику в наш сервис «Рейка Сервис» в Белгороде — мы восстановим ваш оригинальный узел быстро, честно и с надежными инженерными доработками.
Выполненные работы: Комплексная диагностика всей системы рулевого управления и замер радиального люфта, Демонтаж гидравлического агрегата с подрамника и полная дефектовка на верстаке, Очистка корпуса и прецизионная полировка вала рулевой рейки Ford Focus 2 в номинал, Токарное изготовление и запрессовка усиленной опорной втулки из графитонаполненного полимера, Замена ненадежной заводской пластиковой гайки упора на усиленный металлический регулировочный болт, Установка оригинального комплекта сальников высокого давления FKM и термостойких уплотнений, Контрольное тестирование агрегата на испытательном гидравлическом стенде под давлением 150 бар, Аппаратная промывка контура ГУР Ford Focus 2 и заправка свежей жидкостью с допуском WSS, Установка рейки на автомобиль, калибровка нулевого положения руля и проверка на ходу.
