Замена промежуточного рулевого вала
RAM 1500 I (DJ/DS)

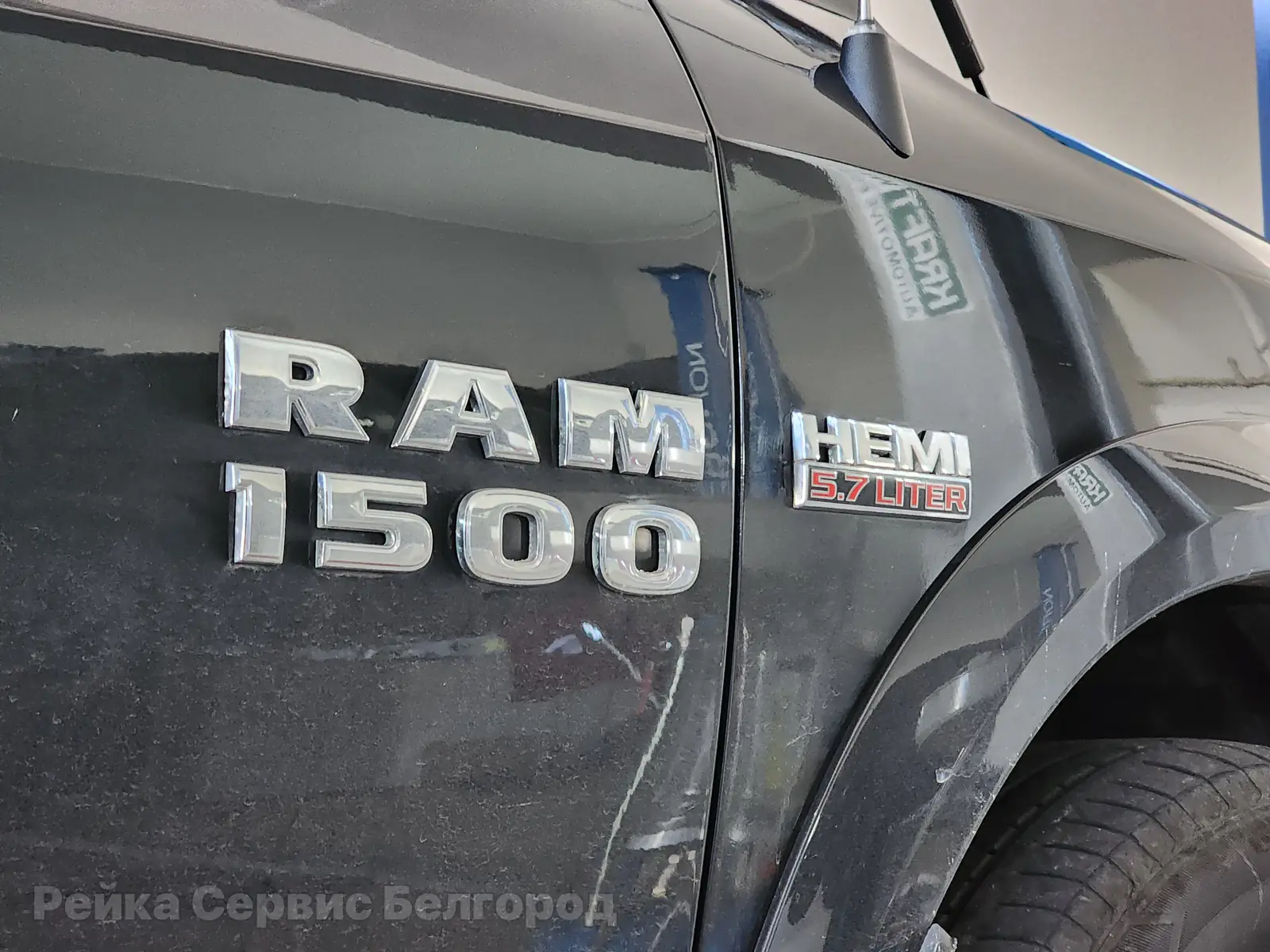

В цех «Рейка Сервис» в Белгороде приехал полноразмерный пикап Dodge RAM 1500 Laramie 4x4 четвёртого поколения (платформа DS/DJ, 2013–2018) с бензиновым 5.7 V8 HEMI на 395 л.с. Повод — глухой стук снизу, в районе педального узла, и руль, который на парковке шёл неприятными ступенями.

Рулевой механизм на этой машине мы исключили сразу: люфтов нет. Стук отдавал прямо в руку на нижнем карданном сочленении у моторного щита — так и вышли на промежуточный рулевой вал.

Два с половиной тонны на широких внедорожных колёсах передают на рулевой механизм совсем другие нагрузки, чем седан, а нижний шарнир вала стоит там, где ему достаётся больше всего.

Симптомы неисправности рулевого вала Dodge RAM 1500

Владелец описал свои ощущения так:

• Стук на стыках и гравийке: по ровному асфальту машина шла тихо, но стоило левому колесу наехать на дорожный стык, гребёнку или щебень — снизу, под педалями и моторным щитом, раздавался отчётливый глухой стучок.
• Руль идёт ступенями: при плавном вращении колесо сначала шло пусто на пару сантиметров, а потом «спотыкалось» — с рывком и заметным усилием.
• Закусывание в нуле: руль закусывало, а снизу слышался сухой металлический щелчок.
• Нет самовозврата: после поворота руль неохотно возвращался в центр, его приходилось докручивать руками.
• Люфт: в околонулевой зоне появилась расхлябанность и «пустота» на пару сантиметров.

Что показала проверка

1. Проверка на заглушенном моторе: покачали руль влево-вправо — стук и люфт отдавали прямо в нижний карданный шарнир у моторного щита.
2. Рулевой механизм: осевого и радиального люфта нет — сразу исключены из подозреваемых.
3. Дефектовка снятого вала: нижняя крестовина заклинена на одной оси, игольчатые подшипники разрушены коррозией, заводская смазка выгорела досуха. Верхний шарнир с поверхностным окислением вилок. Ответные шлицы рейки и колонки — с налётом и окислами.

Снятие вала: работать приходится сверху, через моторный отсек — вокруг 5.7 HEMI тесно.

Почему на RAM 1500 первым сдаётся нижний карданчик

Узел здесь конструктивно обречён на тяжёлые условия, и вот почему:

1. Место под нагрузкой: нижний шарнир стоит у левого лонжерона, открыто, в сантиметрах от выпускного коллектора HEMI.
2. Тепло и реагенты: от коллектора смазка в игольчатых подшипниках спекается и выгорает, а резиновые уплотнения-манжеты дубеют и трескаются.
3. Вода с солью: зимой и после моек влага с реагентами попадает прямо в чашки. Внутри появляются точки коррозии, иглы превращаются в ржавую пыль, и подшипник перестаёт катиться.
4. Ступени вместо вращения: когда одна из осей крестовины заклинена, шарнир честно меняет угол только рывком — отсюда ступени на руле и металлический щелчок.

Чем опасно тянуть с заменой рулевого вала:

• Ударные нагрузки идут дальше: каждый рывок заклиненного шарнира передаётся на шлицевое соединение и входной вал рейки. Вместо замены вала приходит счёт на комплексный ремонт рулевого управления.
• Руль теряет точность: закусывание в нулевой зоне — это не комфорт, а управляемость: на скорости машина перестаёт отзываться на мелкие подруливания.
• Люфт растёт: расхлябанность в околонулевой зоне маскирует износ соседних узлов, и диагностировать их позже сложнее.

Что сделали: замена промежуточного рулевого вала Dodge RAM 1500

Работы шли по порядку:

1. Зафиксировали руль в нуле. Это обязательный шаг: если при снятом карданчике рулевое колесо провернётся, обрывается шлейф подушки безопасности SRS — а он стоит дороже вала.
2. Освободили клеммные зажимы под капотом и сняли изношенный промежуточный вал с разбитыми шарнирами.
3. Подготовили шлицы: очистили ответные шлицевые соединения рейки и колонки от налёта и окислов, проверили состояние демпфера моторного щита.
4. Поставили новый оригинальный вал в сборе — с карданными шарнирами и защитным гофром.
5. Протянули стяжные клеммные болты динамометрическим ключом строго по регламентному моменту: здесь затяжка «на глаз» недопустима.
6. Обработали открытые шлицевые зоны термо- и водостойкой смазкой — той самой, что не вымывается водой и держит тепло от коллектора.
7. Выставили соосность и откалибровали датчик положения руля (SAS), чтобы электроника видела правильный ноль.
8. Контрольный заезд по той же неровной дороге, с которой начиналась жалоба.

Новый узел в сборе перед установкой: слева нижняя крестовина со шлицевым наконечником и клеммным зажимом, в центре телескопическая часть в защитном гофре, справа верхний шарнир с фланцем-уплотнителем моторного щита.

Нижний шарнир: разрезная клеммная муфта под стяжной болт, которой вал обжимается на шлицах рейки. На валу сохранилась заводская метка.

Почему на этом пикапе меняли вал в сборе, а не одну крестовину

У нас нет универсального рецепта «всегда менять только крестовину» или «всегда менять узел». Решает состояние деталей:

• Когда меняем только крестовину: вилки целые, шлицевая и телескопическая часть без выработки, второй шарнир живой. Тогда компонентный ремонт честнее: владелец не платит за вал целиком.
• Когда меняем вал в сборе: разбиты оба шарнира. Перепрессовка одной крестовины в такой узел — отсрочка: второй шарнир всё равно напомнит о себе.

На этом Раме был второй случай: нижний кардан заклинило, верхний уже начал окисляться. Поэтому поставили оригинальный промежуточный вал в сборе — с новыми шарнирами и защитным гофром.

Смета и стоимость работ

Перечень выполненных работ по заказ-наряду:

Итоговая стоимость работы: 11 500 ₽

Промежуточный рулевой вал в сборе — отдельная позиция, её владелец оплачивает отдельно от работ.

Результат замены рулевого вала на Dodge RAM 1500

• Снизу тишина: на той же неровной дороге, где всё начиналось, под педалями ни стука, ни щелчков.
• Руль идёт ровно: вращение плавное и однородное, без ступеней и закусываний в нулевой зоне.
• Самовозврат вернулся: из поворота колесо само чётко встаёт в центр.
• Шлицы защищены: открытые зоны обработаны термо- и водостойкой смазкой, клеммы протянуты по моменту.

[!ВАЖНО] Для владельцев рамных пикапов: этот узел живёт рядом с выпускным коллектором и открыт дорожным реагентам, поэтому раз в год его стоит просто осмотреть — пыльник и люфт в шарнирах. Профилактика занимает минуты, а замена вала в сборе — нет.
