История заказа и детали

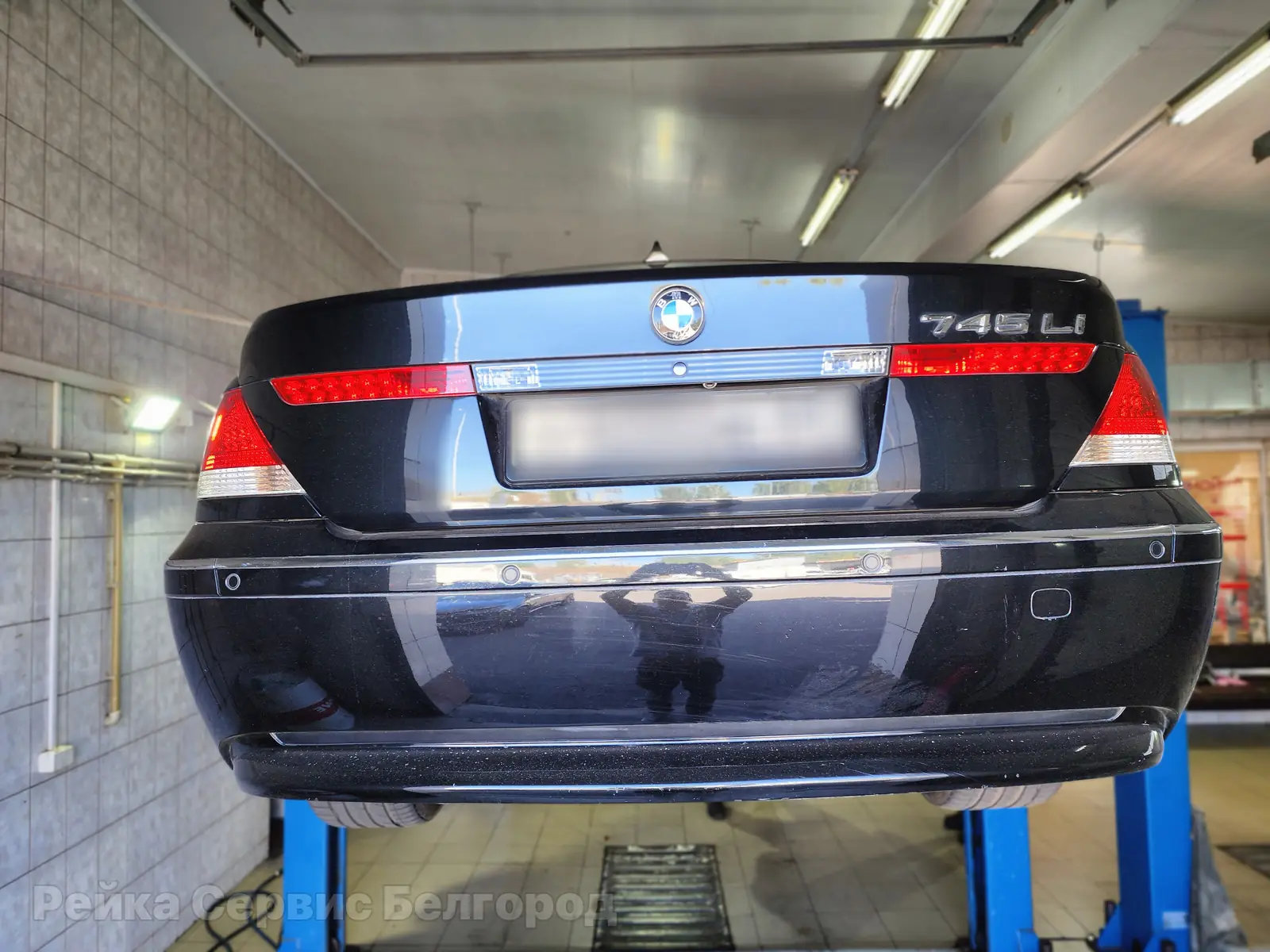

В бокс «Рейка Сервис» в Белгороде заехал длиннобазный BMW 745Li в кузове E66 — представительский седан с атмосферным 4.4 V8 N62. Рулевое управление здесь непростое: гидравлическая рейка ZF Servotronic с электронным клапаном переменного усилия работает в одной связке с системой активных стабилизаторов Dynamic Drive, где давление доходит до 180 бар.
Владелец описал картину так: на загородной трассе машина шла как лайнер, но на городском асфальте со стыками и заплатками в руль и в ноги начинала бить сухая металлическая чечётка. А через неделю на парковке руль стал тяжёлым, как на грузовике, появились рывки, закусывания и зуд в ладонях.
Симптомы неисправности рулевой рейки BMW 745Li
- Сухая металлическая чечётка: на ровной трассе тишина, но на стыках, заплатках и мелких неровностях дробь отдаёт в руль и в ноги.
- Резко потяжелевший руль: на парковке усилие выросло так, будто гидроусилителя нет вовсе.
- Рывки и закусывания: на малых оборотах руль идёт ступенями, в ладонях — нарастающий зуд.
- Пустой бачок ГУР: уровень жидкости ушёл ниже минимума.
- Масло на подрамнике: правая сторона подрамника и защиты блестит от свежей гидравлики.
Что показала проверка
- Пыльник соскочил с буртика: правый гофрированный пыльник рулевой тяги держался на честном слове — хомут лопнул.
- Внутрь шёл абразив: через открытую щель в механизм беспрепятственно летели грязь, влага и песчано-солевая смесь.
- Шток в раковинах: рабочая поверхность вала покрылась глубокими коррозионными язвами, окисной плёнкой и кавернами.
- Сальник и втулка: коррозия срезала кромку сальника высокого давления (отсюда уход жидкости) и разбила опорную втулку.
- Люфт: радиальный люфт вала превысил 4 мм — шток бил внутри корпуса, и это давало ту самую чечётку.
Снятый агрегат сразу после демонтажа: корпус в застарелой грязи, смешанной с вытекшей гидравликой, правый пыльник соскочил.
Рабочая поверхность штока: сплошные участки язвенной коррозии и каверны — полированной стали не осталось.
Почему на E66 всё начинается с одного хомута
- Пыльник держится на хомуте. Лопнул хомут — пыльник соскочил с буртика, и защита исчезла.
- Абразив работает быстро. Песок, соль и вода затягиваются внутрь при каждом повороте руля, смазка вымывается, металл идёт по металлу.
- Коррозия режет уплотнения. Язвы на штоке действуют как резец: снимают кромку сальника высокого давления и разбивают опорную втулку.
- Появляется люфт и стук. Зазор в корпусе растёт, шток начинает бить по картеру — это и есть сухая чечётка в руль и в ноги.
- Контур Dynamic Drive не прощает грязи. В системе до 180 бар: микрочастицы износа и воздух бьют и по насосу, и по гидравлике стабилизаторов.
Чем опасно тянуть на машине с текущей рейкой:
- Гидравлика работает с нехваткой жидкости. Насос ГУР и контур Dynamic Drive изнашиваются, в системе появляется стружка — к рейке добавляется ремонт всей гидравлики.
- Руль теряет обратную связь. Закусывания и рывки в нулевой зоне на скорости опаснее, чем кажутся на парковке.
- Коррозию проточкой не исправить. Глубокие каверны означают, что вместе с ржавчиной уйдёт и прочность вала.
Что сделали: замена рейки на контрактную ZF Servotronic
- Подготовка. Руль зафиксировали в нулевом положении, чтобы не оборвать подрулевой шлейф SRS.
- Вывешивание двигателя. Поставили силовую траверсу над моторным отсеком и вывесили V8 N62, открутив гидроопоры.
- Доступ к рейке. Частично опустили передний алюминиевый подрамник, сняли защитные экраны и аккуратно разъединили контур Dynamic Drive.
- Замена узла. Демонтировали старый механизм и поставили проверенную контрактную рейку ZF Servotronic с идеальным состоянием штока и зубчатой пары, дооснастив её новыми тягами и пыльниками.
- Подключение гидравлики. Подсоединили Servotronic и магистрали высокого давления, заменив все медные и алюминиевые уплотнительные кольца.
- Промывка и прокачка. Промыли контур от микрочастиц износа, залили свежую синтетическую жидкость по допуску CHF 11S и аппаратно прокачали контуры ГУР и Dynamic Drive под давлением.
- Геометрия. Перегнали седан на 3D-стенд Техновектор 7, закрепили оптические мишени и выставили углы установки колёс с калибровкой нулевого положения датчика угла поворота руля.

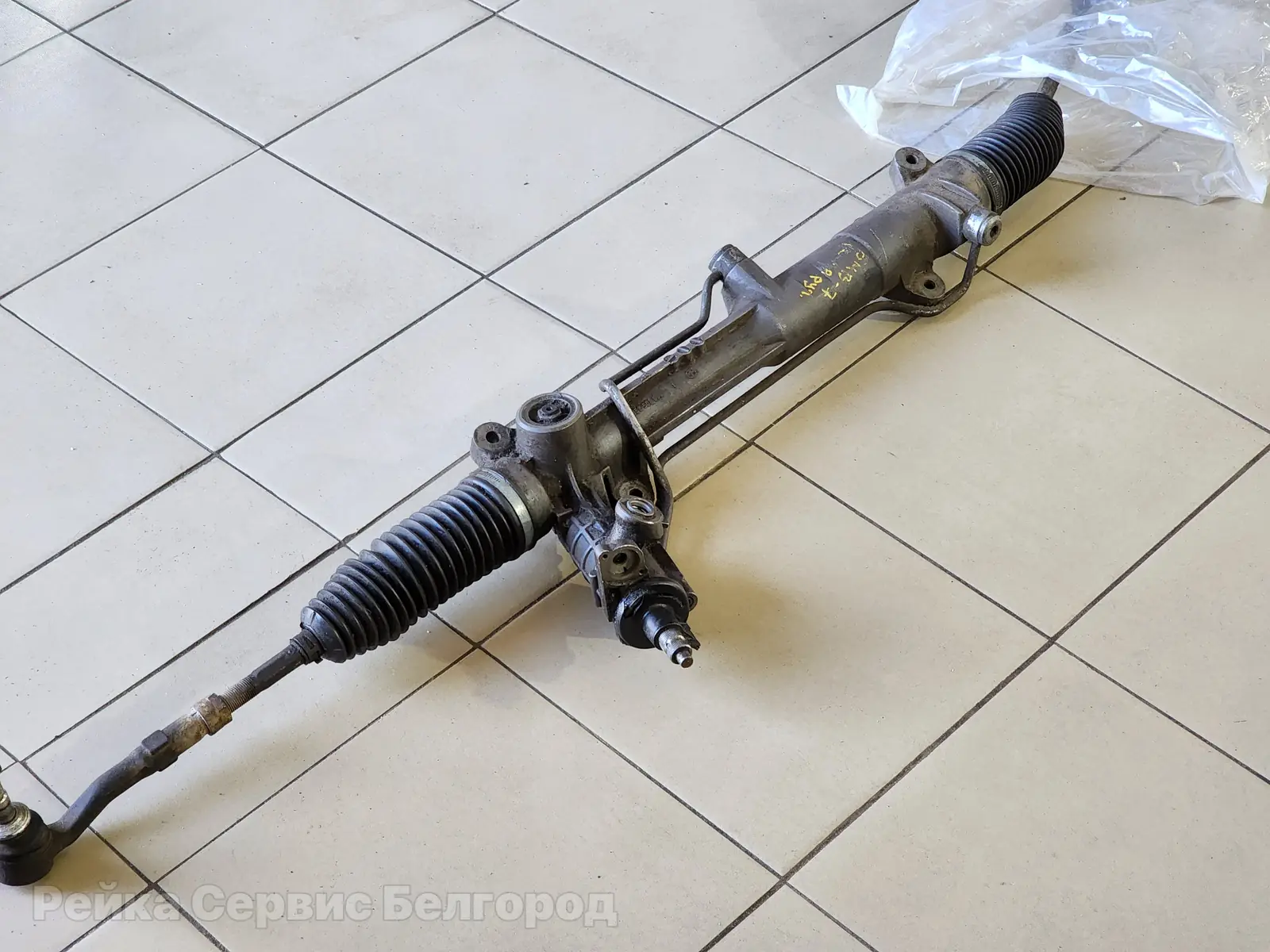

Контрактный агрегат ZF Servotronic перед установкой: сервисная маркировка на корпусе, новые тяги и пыльники.
Почему поставили контрактную рейку, а не восстановили родную
Проточка штока — рабочий вариант, но не в этом случае. Раковины на валу оказались глубокими: вместе с коррозией снять пришлось бы слишком большой слой металла, а это ослабляет вал и зубчатое зацепление. Такой ремонт даёт узел, который сам станет источником стука.
Поэтому выбрали проверенный оригинальный контрактный агрегат ZF Servotronic с европейской разборки. Перед установкой мы принимаем такие рейки по входному контролю: смотрим геометрию корпуса, состояние штока и зубчатой пары, люфты тяг. Дальше узел идёт в работу только в комплекте с новыми тягами, пыльниками и уплотнительными кольцами магистралей.
Распределитель контрактной рейки: шлицевой входной валик под рулевой карданчик, порт подключения клапана Servotronic, новый гофрированный пыльник.
Смета и стоимость работ
| Наименование операции и комплектующих | Категория |
|---|---|
| Диагностика рулевого управления и ГУР на подъёмнике, проверка пыльников и хомутов | Дефектовка |
| Фиксация руля в нулевом положении для защиты шлейфа SRS | Слесарные работы |
| Установка страховочной траверсы и вывешивание двигателя V8 N62B44 | Слесарные работы |
| Частичное опускание алюминиевого подрамника и рассоединение контура Dynamic Drive | Слесарные работы |
| Демонтаж старого узла и монтаж контрактной рейки ZF Servotronic с новыми тягами и пыльниками | Слесарные работы |
| Замена уплотнительных колец магистралей и подключение Servotronic | Гидравлика |
| Промывка контура и аппаратная прокачка систем ГУР и Dynamic Drive под давлением | Гидравлика |
| Свежая синтетическая жидкость по допуску CHF 11S | Гидравлика |
| Регулировка углов установки колёс на 3D-стенде Техновектор 7 с калибровкой датчика руля | Регулировка подвески |
| Контрактная рулевая рейка ZF Servotronic с европейской разборки | Комплектующие |
Итоговая стоимость под ключ: 24 000 ₽
Цена включает контрактную рейку ZF Servotronic, комплекс работ с вывешиванием двигателя и опусканием подрамника, промывку и прокачку контуров, свежую жидкость, расходные материалы и регулировку углов на 3D-стенде.
Результат замены рулевой рейки на BMW 745Li
- Тишина в подвеске: на любых неровностях, стыках и гравии посторонних стуков нет.
- Руль снова баварский: невесомый на парковке и плотный, налитый обратной связью на скорости.
- Гидравлика в порядке: контуры ГУР и Dynamic Drive промыты и прокачаны, уровень жидкости в норме.
- Геометрия выставлена: углы установки колёс и нулевое положение датчика руля откалиброваны.
Финальный этап: углы выставлены, машина готова к выдаче.
[!ВАЖНО] Владельцам BMW E65/E66: раз в год проверяйте пыльники и хомуты рулевых тяг и уровень жидкости в бачке ГУР. На этих машинах поиск живой контрактной рейки — отдельная задача, а порванный хомут за рубль превращает её в необходимость.
