Установка новой рулевой рейки
Renault Logan I Фаза 2 (L90)

В «Рейка Сервис» в Белгороде приехал седан Рено Логан I поколения (Фаза 2, платформа B0, кузов L90, 2012 год, 1.6 K7M на 84 л.с., механика). Пробег — 245 000 км, и здесь стоит гидравлическая рейка с ГУР.

Бывают случаи, когда старая рейка из-за огромного пробега вырабатывает металл зубьев и корпуса до предела. Тогда реставрация себя не оправдывает: надёжнее и выгоднее поставить новый агрегат в сборе.

Стук и люфт руля на Renault Logan 1: что беспокоило владельца

• Стук в червячной паре: на грунтовке, выбоинах и стыках асфальта в руль отдавал глухой стук — так работали просаженные зубья в зацеплении.
• Дребезг от разбитой втулки: справа появился мелкий дребезг, особенно заметный на гребёнке и гравии.
• «Пустота» в нулевой зоне: руль потерял точность, появился свободный ход около 20 градусов.
• Увод от прямого курса: из-за суммарного люфта в зацеплении и шарнирах наконечников машину приходилось подруливать на трассе.

Что показала дефектовка: зазор 0.38 мм и выработанный корпус

Седан вывесили на двухстоечном подъёмнике и оценили масштаб износа:

1. Наконечники и тяги: в шарнирах штатных наконечников — осевой и радиальный люфт более 2.5 мм, защитные колпачки растрескались, внутрь попал песок.
2. Червячная пара: зазор между зубьями штока и распределительной шестерни в нулевой зоне составил 0.38 мм, на зубчатом секторе — выраженная седловидная выработка.
3. Втулка и корпус: правая опорная втулка разбита, а посадочные места в картере изношены и потеряли геометрию. Металл просажен больше чем на 0.6 мм — это уже за пределами ремонтных размеров.
4. Вывод по ремонту: шлифовка и расточка заводскую геометрию не вернут, и восстановленный узел дал бы короткий ресурс. Поэтому рейку заменили на новый заводской агрегат в сборе.

Откуда износ: почему на 200 000 км стучит червячная пара

Рейка Логана вынослива на ровных дорогах, но после 200 тысяч километров металл устаёт — это уже механика, а не случайность:

1. Усталостный износ зацепления: больше 85% времени машина идёт по прямой, и пара «вал-шестерня» постоянно ловит микроудары от дорожных дефектов. Цементационный слой истирается, появляется свободный зазор — на кочках шток начинает звенеть и глухо колотить в корпус.
2. Разбитая правая втулка: под нагрузкой от правого колеса штатная втулка разбивается в овал. Шток начинает гулять не только по горизонтали, но и по вертикали — отсюда дребезжащий стук справа.
3. Выработанный корпус: когда люфт в зацеплении растёт, нагрузка ложится на посадочные места картера. Они постепенно теряют геометрию, и тогда ни шлифовка вала, ни новая втулка уже не вернут узлу заводской ресурс — только замена.

Почему здесь замена, а не ремонт

Когда рейка стучит, её часто пытаются «подтянуть» регулировочным винтом. На этом Логане такой путь был бы бесполезен и опасен:

Почему этот узел уже не спасти:

• Зубья просажены: выработка зацепления сосредоточена в нулевой зоне, и подтяжка сухаря лишь зажимает механизм. В повороте шестерня упрётся в неизношенные края зубьев, и руль заклинит.
• Корпус потерял геометрию: посадочные места изношены, поэтому даже новая втулка не сядет с нужным натягом, а шлифовка вала снимает ещё больше металла. Ресурс такого ремонта — несколько тысяч километров.
• Насос работает вхолостую на износ: пережатый механизм гонит жидкость через перепускной клапан на предельном давлении 100–120 бар, масло перегревается, а шланги высокого давления изнашиваются быстрее.

Что делали: снятие старой и монтаж новой рейки

1. Демонтаж: подняли машину, сняли передние колёса, отсоединили наконечники от поворотных кулаков, в салоне раскрутили шлицевой карданчик, открутили штуцеры подачи и обратки. Старую жидкость слили в утилизацию, рейку сняли с подрамника.

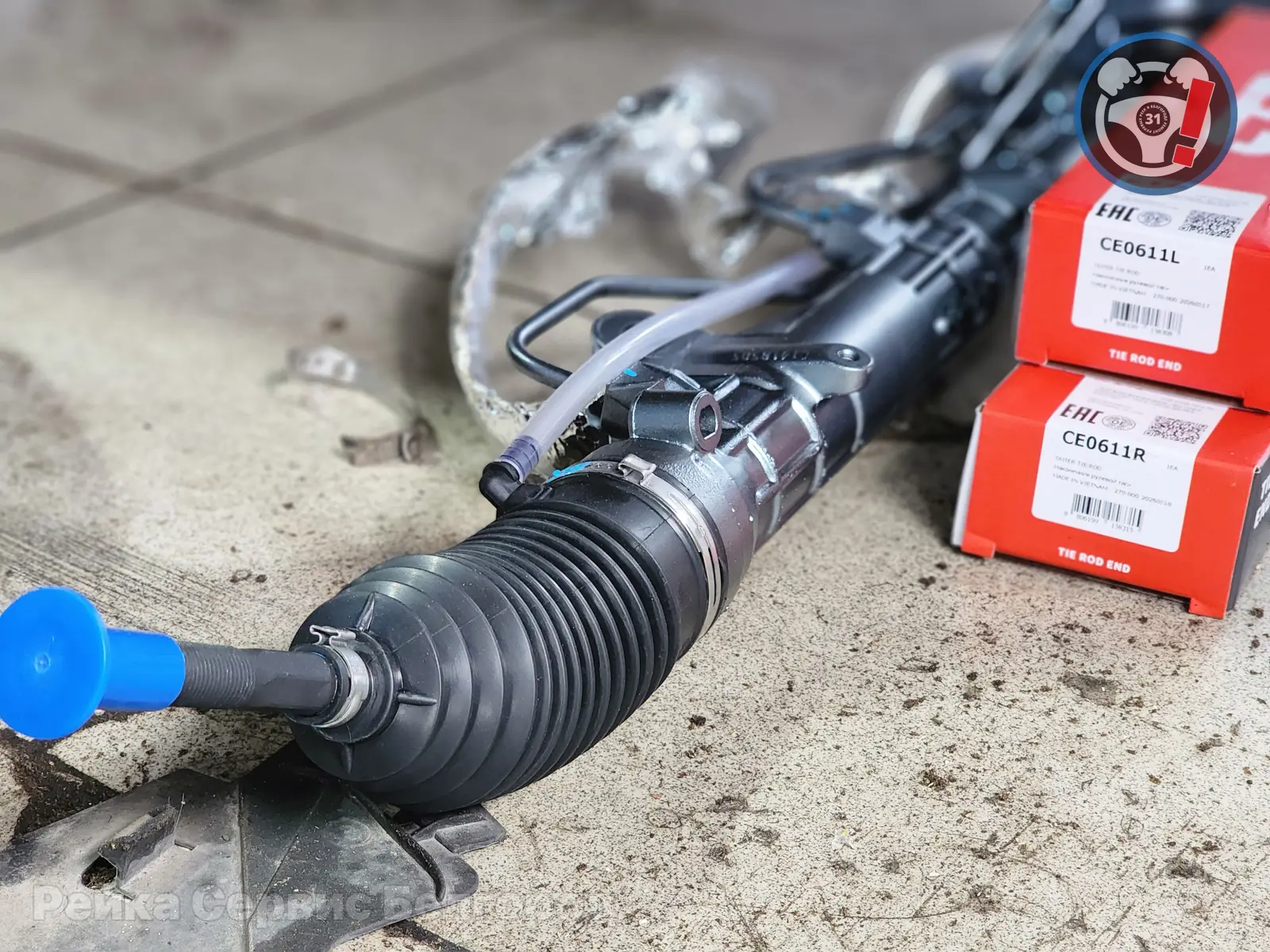

2. Входной контроль новой рейки: распаковали агрегат и проверили плавность хода штока от упора до упора, герметичность пыльников, наличие заводской смазки и чистоту гидравлических штуцеров.
3. Установка наконечников CTR: смонтировали усиленные наконечники CE0611L и CE0611R, резьбовые части обработали антикоррозийным составом.
4. Монтаж рейки: агрегат поставили на штатные болтовые опоры, крепёж подрамника затянули динамометрическим ключом с регламентным усилием 105 Нм.
5. Гидравлика и уплотнения: подключили магистрали с новыми медными и полимерными уплотнительными кольцами.
6. Заправка и прокачка: залили свежую гидравлическую жидкость, прокачали систему с полным удалением воздуха.
7. Сход-развал: машину перекатили на новый 3D-стенд и выставили схождение передних колёс.

После замены: что изменилось

• Тишина в рулевом: неровности, выбоины и грейдер проезжаются без стука и дребезга.
• Собранный руль: свободный ход в нулевой зоне исчез, отклик стал точным.
• Лёгкий гидроусилитель: руль вращается плавно, насос работает ровно во всём диапазоне оборотов.
• Устойчивость на трассе: выставленное схождение даёт стабильный прямолинейный ход без рыскания.

Что вошло в работы

Итоговая стоимость работ: 8 500 ₽

Стоимость самой рейки оплачивается отдельно.
