История заказа и детали
Три насоса ГУР за один год — с такой историей к нам попала эта машина. Владелец уже устал платить за новые агрегаты: оригинальный и два китайских аналога выходили из строя через 3–5 месяцев. Дело было вовсе не в насосах.
Это серебристый седан Ниссан Альмера III поколения (кузов G15, 2014 год, 1.6 K4M на 102 л.с., автомат). Пробег — 195 000 км. Здесь стоит гидравлическая рейка с ГУР, и вся беда была не в самой рейке, а в том, как с ней обошлись раньше.
Вой ГУР и тяжёлый руль на Nissan Almera G15: с чем приехал седан
- Постоянный вой насоса: при работающем двигателе гидроусилитель гудел и выл, а руль стал «дубовым» — на поворот требовалось заметное усилие.
- Стружка в бачке: на дне расширительного бачка и на магнитном щупе собрался слой блестящей металлической пудры.
- Течь и закусывание: рейка теряла масло через сальники, при вращении руля появлялись рывки и подклинивания.
Почему три насоса подряд выходили из строя
Разбор гидросистемы показал, что насосы меняли по кругу, а причину не убирали:
- Стружка осталась в контуре: когда первый насос начал изнашиваться, он погнал по системе металлическую стружку. В стороннем сервисе просто поставили новый насос, не промыв магистрали и оставив старый бачок.
- Сетка бачка забилась: стружка забила микросетку фильтра внутри бачка, приток масла упал до минимума. Насос работал всухую и за пару месяцев перетёр собственные детали в абразивный порошок.
- Пострадала рейка и сальники: этот абразив пошёл дальше в рейку. На стенках картера распределителя появились задиры, а острые частицы срезали кромки сальников — началась течь.
- Люфт в рулевой колонке: постоянные удары от закусываний рейки передались через карданчик на колонку, и в ней появился люфт.
Как стружка расходится по всему контуру
История с чередой насосов на Альмере G15 понятна, если проследить, что делает стружка внутри гидравлики:
- Сетка забивается, насос голодает: насос ГУР лопастного типа прокачивает несколько литров масла в минуту. Когда микросетка бачка забита стружкой, нужного объёма жидкости он не засасывает. Во всасывающей полости давление падает, в масле образуются пузырьки пара, а в зоне высокого давления они схлопываются. Отсюда надрывный вой, а металл статора и ротора выкрашивается и даёт новую порцию стружки.
- Абразив доходит до сальников: металлическая пудра идёт по кругу вместе с горячим маслом. Попадая под кромки сальников рейки, она быстро прорезает резину — масло уходит в пыльники рулевых тяг.
- Разбивает правую втулку: от вибраций и абразива разрушается тонкостенная опора штока. Вал начинает люфтить, вибрировать и добивает уплотнения ещё быстрее.
Что делали: от промывки магистралей до нового бачка
Просто заменить насос означало повторить ту же историю. Чтобы разорвать цепочку, мы перебрали весь рулевой комплекс за один рабочий день:

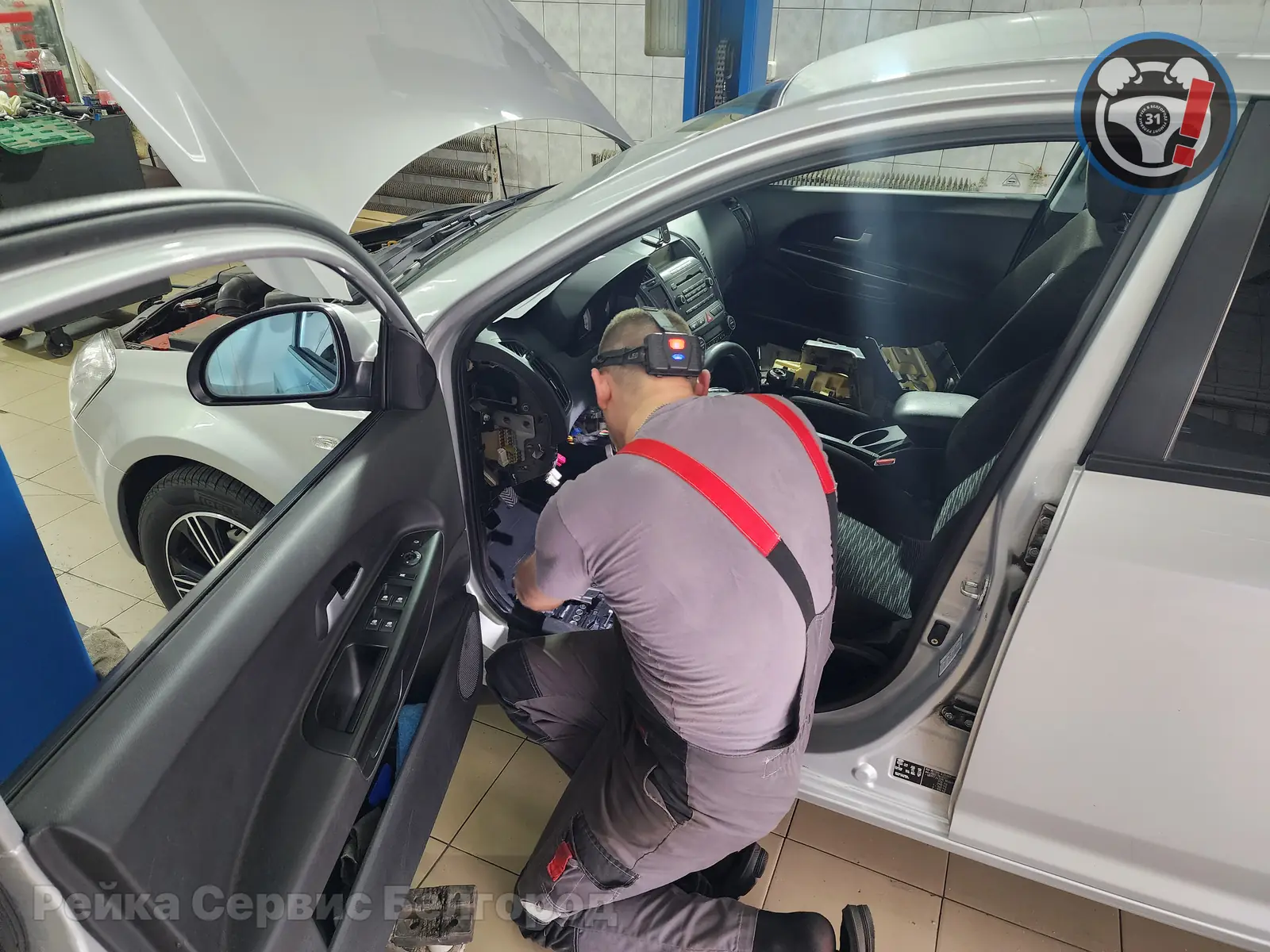

- Рулевая колонка: сняли нижнюю облицовку под рулём и убрали люфт в сочленении карданчика и колонки.
- Рейка: разобрали картер, зачистили повреждённые стружкой поверхности распределителя, а вал отполировали на станке в зеркало с сохранением допусков.
- Втулка: выточили усиленную опорную втулку из полиамида ПА-66 с включениями графита и запрессовали её в стальную гильзу — радиальный люфт штока исключён.
- Сальники: поставили комплект армированных сальников высокого давления FKM с браслетными пружинами и тефлоновыми кольцами.
- Промывка: все металлические трубки и шланги контура прошли циклическую промывку под давлением, пока из них не пошла чистая жидкость.
- Бачок: старый бачок с забитой сеткой отправили в утиль и поставили новый расширительный бачок ГУР.
- Насос и стенд: смонтировали новый насос ГУР, а рейку перед установкой опрессовали на стенде под давлением 120 бар.
- Прокачка и сход-развал: контур заправили свежей жидкостью, прокачали без нагрузки и без воздуха и выставили углы на стенде сход-развала.
Чем опасна езда с воющим насосом
Пока владелец откладывает ремонт, замкнутый круг только раскручивается:
Чем заканчивается езда с забитой сеткой бачка:
- Насос разрушается быстрее: без масла он работает всухую, кавитация выкрашивает его детали, и в контур уходит новая порция стружки.
- Стружка добивает рейку и сальники: абразив прорезает кромки сальников — отсюда течь, — и оставляет задиры в картере распределителя. Ремонт от этого только дорожает.
- Долив масла не помогает: сетка в бачке несменяемая, вымыть из неё стружку полностью нельзя. Контур промывают по-настоящему, со снятием магистралей, и бачок меняют на новый.
Результат: тишина в гидравлике и лёгкий руль
После ремонта всего комплекса:
- Цепочка поломок разорвана: из контура убрали всю стружку, новый насос защищён новым бачком.
- Насос работает ровно: воя нет даже в крайних положениях руля.
- Руль снова лёгкий: ушли закусывания и рывки, управление стало предсказуемым.
- Рейка сухая: течи через сальники FKM нет, давление держится на 120 бар.
Смета по позициям
| Наименование операции и комплектующих | Категория |
|---|---|
| Полный демонтаж и обратная установка рулевой рейки и навесного оборудования ГУР | Работа |
| Диагностика, дефектовка и устранение люфта в механизме рулевой колонки в салоне | Работа |
| Полная разборка картера рейки, мойка и очистка распределителя | Работа |
| Полировка рабочего вала на токарном станке | Работа |
| Изготовление усиленной втулки из полиамида ПА-66 с включениями графита в гильзе | Работа / Материал |
| Комплект гидравлических сальников высокого давления FKM и уплотнений | Комплектующие |
| Промывка гидромагистралей от стружки | Работа / Расходники |
| Новый расширительный бачок гидроусилителя руля с фильтрующей сеткой | Запчасти |
| Новый насос гидроусилителя руля (ГУР) со шкивом | Запчасти |
| Опрессовка рулевой рейки на гидравлическом стенде под давлением 120 бар | Контроль качества |
| Заправка свежей жидкости ГУР и безнагрузочная прокачка системы | Расходники / Работа |
| Регулировка углов установки колёс на 3D-стенде с проверкой по осям | Работа |
| Официальная письменная гарантия на 6 месяцев | Включено |
Итоговая стоимость: 43 700 ₽
Ремонт рулевой рейки и системы ГУР Ниссан Альмера G15 в Белгороде: промыли контур, заменили бачок и насос, восстановили рейку втулкой из полиамида ПА-66 с включениями графита. Официальная письменная гарантия.
Выполненные работы: Полный демонтаж рулевой рейки, трубок высокого давления, расширительного бачка и насоса ГУР, Диагностика, регулировка и устранение люфта в механизме рулевой колонки в салоне, Полная разборка картера рейки, мойка полостей и дефектовка задиров распределителя, Полировка силового штока на токарном станке с сохранением допусков, Изготовление усиленной втулки из полиамида ПА-66 с включениями графита в металлической обойме, Установка комплекта сальников высокого давления FKM и уплотнений золотника, Циркуляционная промывка и очистка всех магистралей высокого давления от стружки, Установка нового расширительного бачка ГУР с чистой фильтрующей сеткой, Монтаж нового насоса ГУР и безнагрузочная прокачка гидроконтура, Опрессовка рулевой рейки на стенде под давлением 120 бар, Сборка автомобиля, заправка свежей жидкости ГУР и сход-развал на новом 3D-стенде.
