История заказа и детали
В техцентр «Рейка Сервис» в Белгороде приехал белый 5-дверный хэтчбек Форд Фокус 3 (кузов C346, дорестайлинг). Здесь стоит не электроусилитель, а классическая гидравлическая рейка FoMoCo с ГУР — она идёт в паре с мотором 1.6 Ti-VCT. К моменту визита рейка стучала справа и теряла рабочее давление.
Что беспокоило владельца Форд Фокус 3
Владелец жаловался на такое:
- Стук и дребезг в руле на щебёнке и ямах: на щебёнке, выбоинах и стыках асфальта спереди справа раздавался жёсткий металлический стук, отдававший в руль.
- Люфт в правом соединении рейки: при покачивании руля в этом месте ощущался свободный ход.
- Руль стал пустым в нулевой зоне: в центральном положении появилась «пустота», машину приходилось постоянно подруливать.
- Руль тяжелеет на полном вывороте: при вывороте до упора усилие пропадает, слышен вой насоса ГУР.
Проверка на стенде MSG: где теряется давление
Машину подняли на подъёмник, опустили подрамник и сняли рейку FoMoCo в сборе. Проверка на стенде и после разборки показала:
- Правая втулка разбита: тонкая заводская втулка из мягкого полимера раскололась от ударных нагрузок. У штока появился свободный ход, и он начал биться о стенки картера.
- Задиры на штоке и сальники: от вибраций на рабочей поверхности появились микрозадиры, кромки сальников повреждены. Масло начало сочиться в пыльники.
- Проверка на стенде MSG: рейку подключили к стенду через штуцеры высокого и низкого давления. Замеры показали падение рабочего давления и перепуск масла через изношенные тефлоновые кольца распределителя.

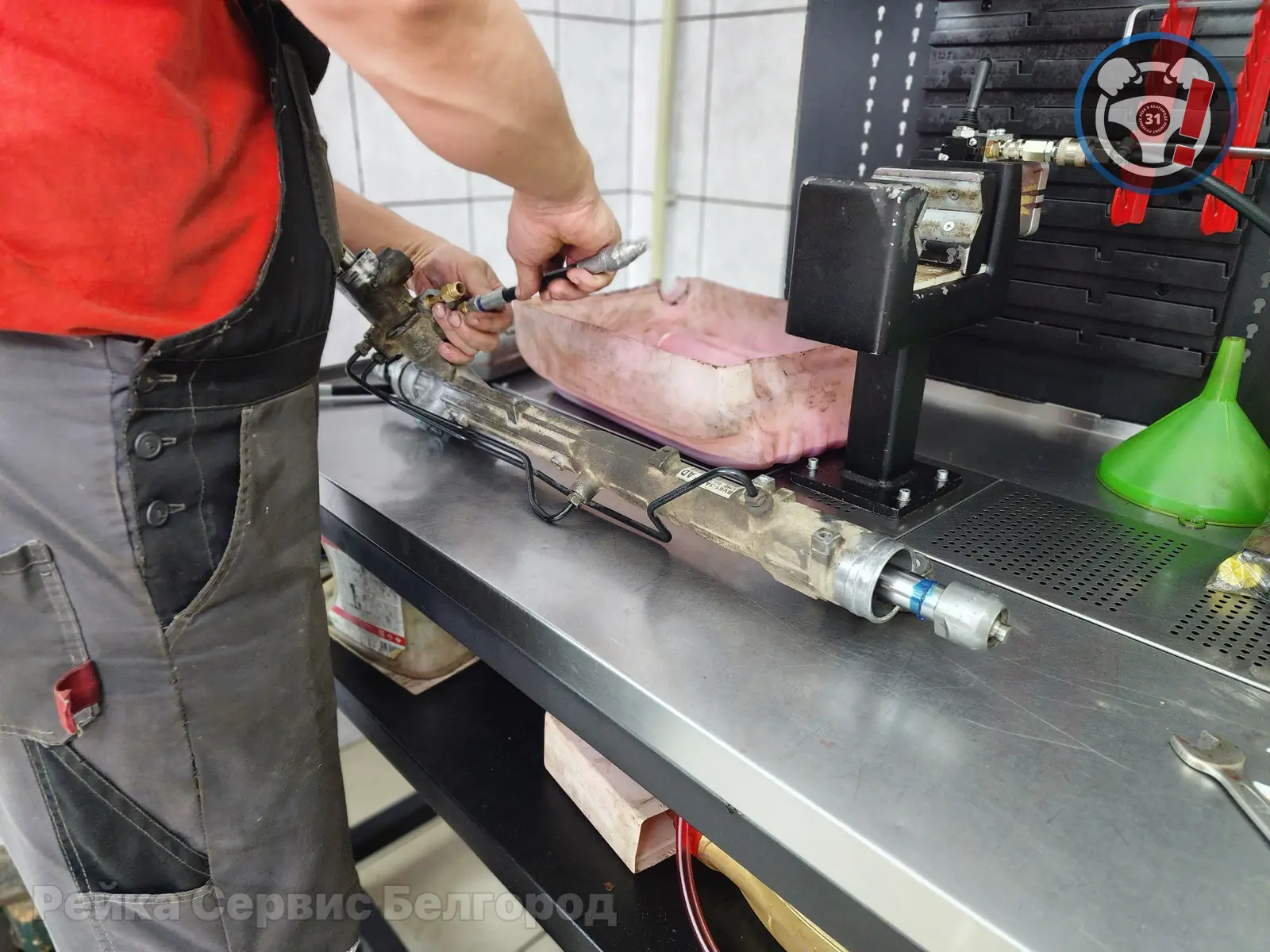

Подключение быстроразъемных штуцеров высокого и низкого давления диагностического стенда MSG в порты распределителя рейки FoMoCo для замера давления и поиска перепуска масла.
Две причины стука на Форд Фокус 3: разбитая втулка и перепуск золотника
На Форд Фокус 3 дорестайлинг рейка начинает стучать рано — владельцы жалуются на это часто. У механизма FoMoCo есть слабое звено:
- Разбивает правую втулку: слева шток держит массивный подшипник распределителя, а справа — всего одна тонкая полимерная втулка. Когда правое переднее колесо бьёт в выбоину, тяга работает как рычаг и передаёт удар точно на неё. Втулку расплющивает, зазор растёт с заводских сотых до 1.5–1.8 мм — и вал начинает громко стучать по стенкам картера.
- Начинает перепускать распределитель: от постоянной тряски вал распределителя ходит с перекосом. Тефлоновые кольца золотника перекашиваются и пропускают масло под давлением. Водитель чувствует это как пустой руль в нулевой зоне и стук, когда крутишь руль туда-сюда.
Восстановление рейки: по шагам
Работы выполнили в таком порядке:
- Разборка и мойка: рейку FoMoCo разобрали, картер отмыли в ультразвуковой ванне, распределитель и зубчатый сектор проверили.
- Полировка вала: на станке убрали риски и шероховатости и отполировали шток в зеркало, сохранив заводские допуски под сальники.
- Новая втулка: сняли замеры микрометром и выточили усиленную втулку из полиамида ПА-66 с графитовой добавкой точно под диаметр вала (графит работает как сухая смазка, материал не впитывает влагу и держит удары).
- Сборка и регулировка: поставили новые сальники FKM, обновили тефлоновые кольца золотника, заложили влагостойкую смазку и выставили рабочий зазор упора.

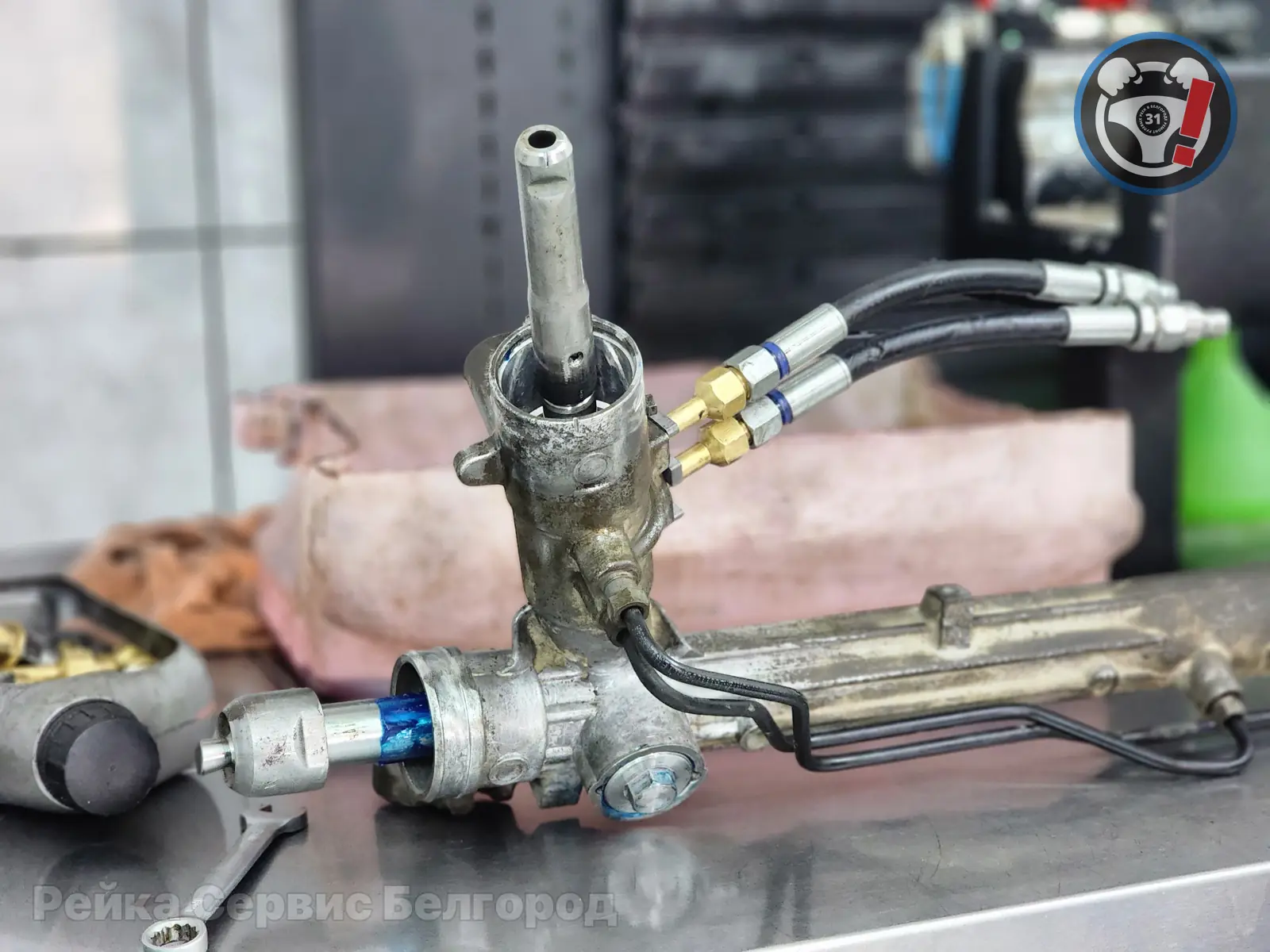

Узел распределителя рейки после сборки и регулировки: подключены бронированные рукава высокого давления (подача и обратка), на шток нанесена антифрикционная смазка, проверена пробка упора и заводские перепускные трубки гидроцилиндра.
- Проверка распределителя под нагрузкой: корпус зажали в губках стенда MSG и, вращая вал, проверили, ровно ли золотник перепускает масло и одинаково ли усилие в обе стороны.
Корпус рейки зажат в силовых губках стенда MSG. Мастер вращает распределитель за вал, имитируя повороты руля: проверяется перепуск клапанов золотника и стабильность давления в левом и правом контурах.
- Проверка сальников до упора: вал переложили до отказа влево и вправо, прокачали цилиндр — течей нет.

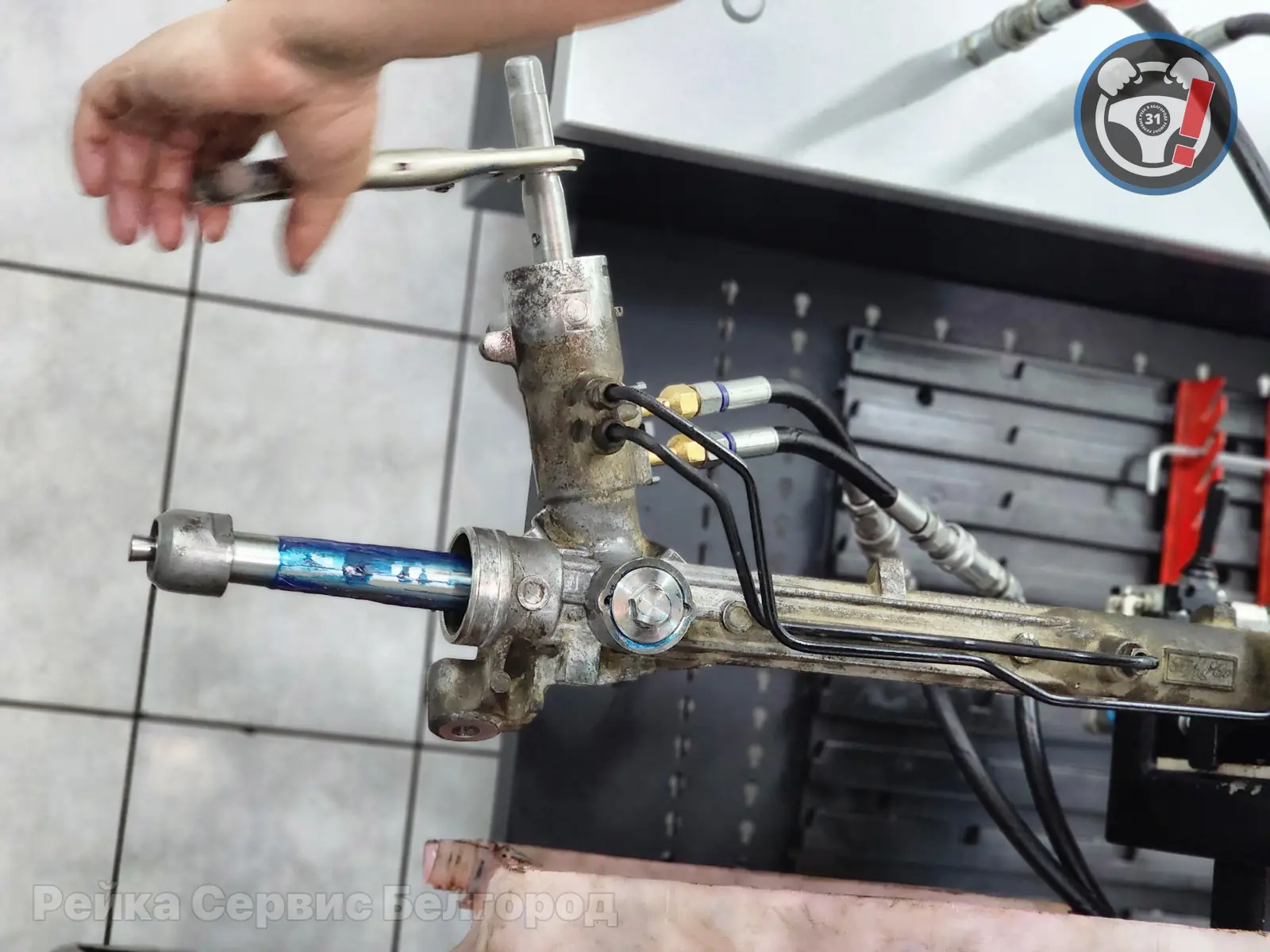

Проверка уплотнений при крайних положениях штока: контроль отсутствия малейших протечек через уплотнения распределителя и боковой сальник гидроцилиндра.
- Опрессовка 120 бар: рейку проверили на стенде MSG под контрольным давлением 120 бар.

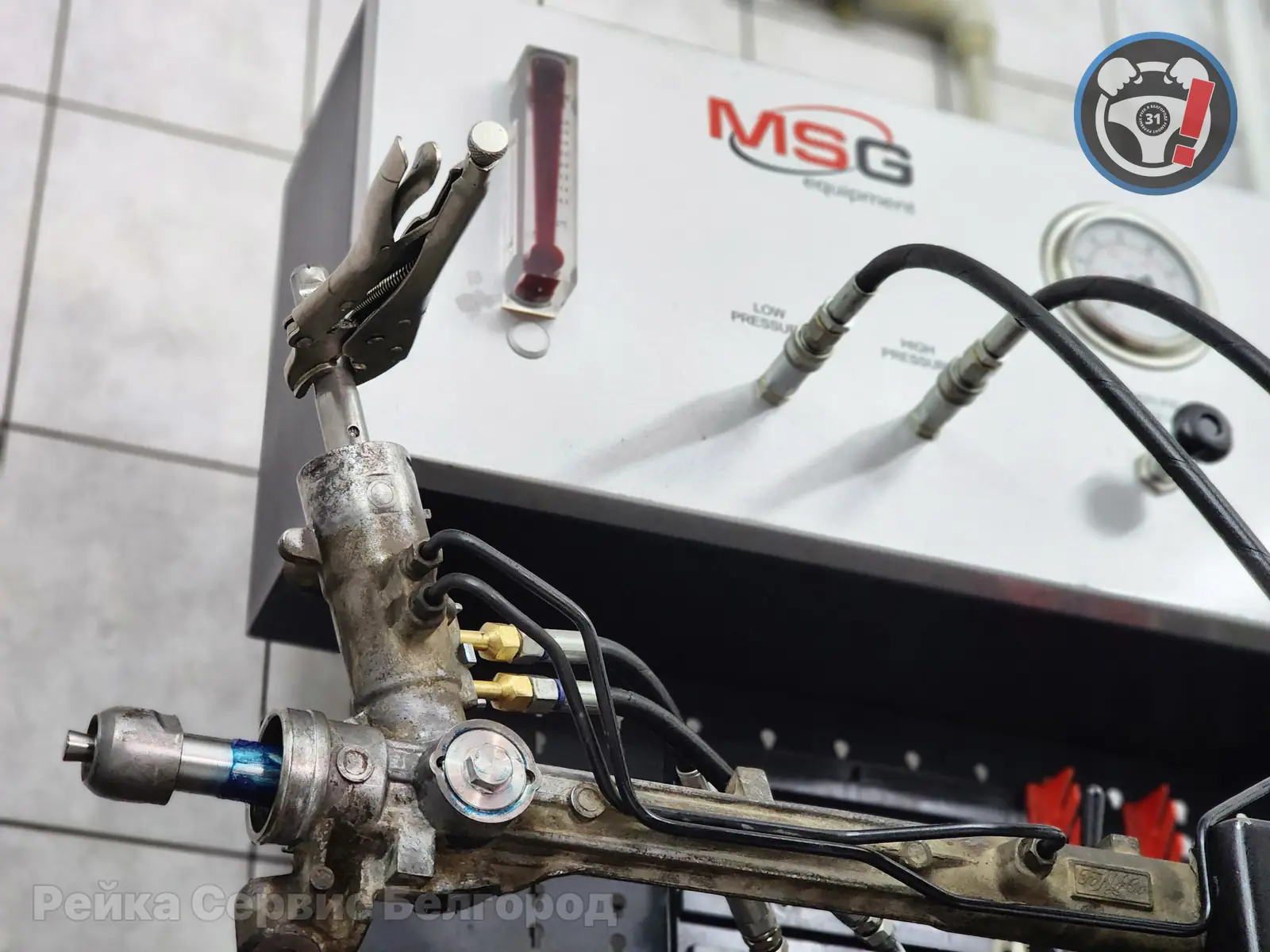

Рулевая рейка FoMoCo на посту стенда MSG: контроль уровней в контурах LOW PRESSURE и HIGH PRESSURE через смотровой глазок потока рабочей жидкости.

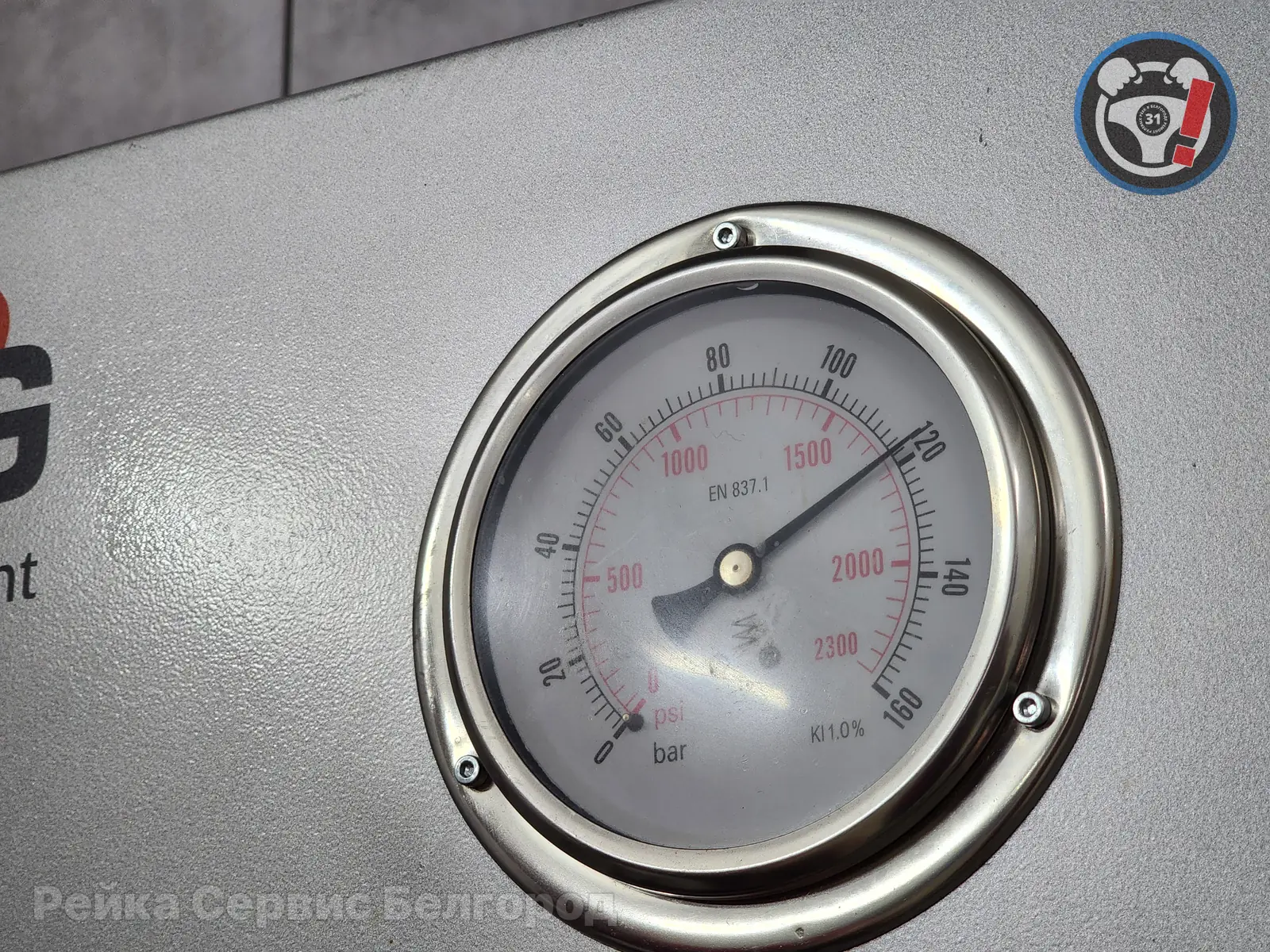

Манометр стенда MSG (класс точности KI 1.0% по EN 837-1) фиксирует давление 120 bar (~1740 psi). Для сравнения: пиковое давление в гидросистеме Ford составляет до 100 бар. Запас +20% подтвердил: корпус герметичен, уплотнения держат.
- Монтаж и сход-развал: рейку поставили с новыми пыльниками и хомутами, залили свежую жидкость ГУР, прокачали систему и выставили сход-развал на новом 3D-стенде.
Почему подтяжка рейки на Форд Фокус 3 заклинивает руль
Нередко владельцы Форд Фокус 3, чтобы сэкономить, просят подтянуть регулировочную гайку упора. На практике это только добавляет проблем:
Чем опасна подтяжка гидрорейки на Форд Фокус 3:
- Стук справа остаётся: сухарь стоит у распределителя, а стучит правая втулка на другом конце вала — люфт он не выбирает.
- Руль тяжелеет и не возвращается: пережатая пара даёт большое трение. Руль приходится тянуть даже на прямой, а после поворота он сам не возвращается в ноль.
- Насос ГУР изнашивается быстрее: ему приходится постоянно давить до 100–110 бар, продавливая пережатую рейку. Масло перегревается, и насос сдаёт за считанные месяцы.
- Зубья стачиваются ступенькой: на «перетянутой» рейке за несколько тысяч километров зубья в нулевой зоне стираются ступенькой, и узел уже не отрегулировать — нужен новый вал.
Итог: тишина в руле и плотная нулевая зона
После установки и финишной регулировки на автомобиле:
- Тишина: дребезг и стук справа ушли, подвеска проходит щебёнку и ямы без посторонних звуков.
- Проверено давлением: опрессовка 120 бар подтверждает, что сальники держат нагрузку и при резких выворотах руля.
- Управляемость вернулась: руль снова точный, нулевая зона плотная и собранная.
- Герметичность контура: жидкость ГУР не уходит, насос работает тихо и без перегрузок.
Из чего сложилась стоимость
Ремонт выполнили в таком объёме:
| Наименование операции и комплектующих | Категория |
|---|---|
| Демонтаж гидравлической рулевой рейки с подрамника и обратная установка | Работа |
| Полная разборка картера, химическая мойка и дефектовка распределителя | Работа |
| Станочная зеркальная полировка рабочего вала на токарном станке | Работа |
| Токарное изготовление усиленной втулки из полиамида ПА-66 с графитовой добавкой | Работа / Материал |
| Комплект гидравлических сальников высокого давления FKM и уплотнительных колец | Комплектующие |
| Обработка механизма всесезонной термостабильной синтетической смазкой | Расходники |
| Опрессовка рейки на стенде MSG под давлением 120 бар | Контроль качества |
| Комплект защитных термопластовых пыльников и силовых хомутов | Комплектующие |
| Заправка свежей гидравлической жидкости ГУР и прокачка системы | Расходники / Работа |
| Регулировка углов установки колёс на новом 3D-стенде сход-развала | Работа |
| Официальная письменная гарантия на 6 месяцев | Включено |
Итоговая стоимость: 26 800 ₽
Восстановили гидравлическую рейку Форд Фокус 3 в Белгороде в течение рабочего дня. Гарантия — 6 месяцев.
Выполненные работы: Демонтаж гидравлической рулевой рейки FoMoCo с подрамника Ford Focus 3, Полная разборка картера, химическая мойка и дефектовка распределителя, Зеркальная полировка вала на 3-тонном токарно-винторезном станке в микроны, Токарное изготовление усиленной втулки из полиамида ПА-66 с графитовой добавкой, Установка оригинального ремкомплекта с термостойкими сальниками высокого давления FKM, Нанесение всесезонной термостабильной морозо- и жаростойкой смазки, Подключение к стенду MSG и опрессовка под давлением 120 бар, Проверка, ровно ли золотник перепускает масло в крайних положениях, Установка на автомобиль, заправка свежей гидравлической жидкости и прокачка, Точное выставление углов колёс на новом 3D-стенде сход-развала.
